xجزئیات محصول
| زمان اقدام | 15/30 | گشتاور خروجی | 0 ~ 600 نانومتر |
|---|---|---|---|
| سیگنال ورودی | 4-20madc | سیگنال خروجی | 4-20madc |
| منبع تغذیه | 24 ولت سی سی | زاویه نصب | 360 درجه |
| نیروی حرکتی | 30W/70W | وزن مجموع | 4.5 کیلوگرم/9.5 کیلوگرم |
| دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | درجه حفاظت | IP67 NEMA4/4X |
| برجسته کردن | ISO5211 چالشی که یک چهارم آن را می چرخاند,AC Brushless Quarter Turn Actuator در حال حرکت است,مدولاتور ربع دور,DC Brushless Quarter Turn Actuator,Modulating Quarter Turn Actuator |
||
توضیحات محصول

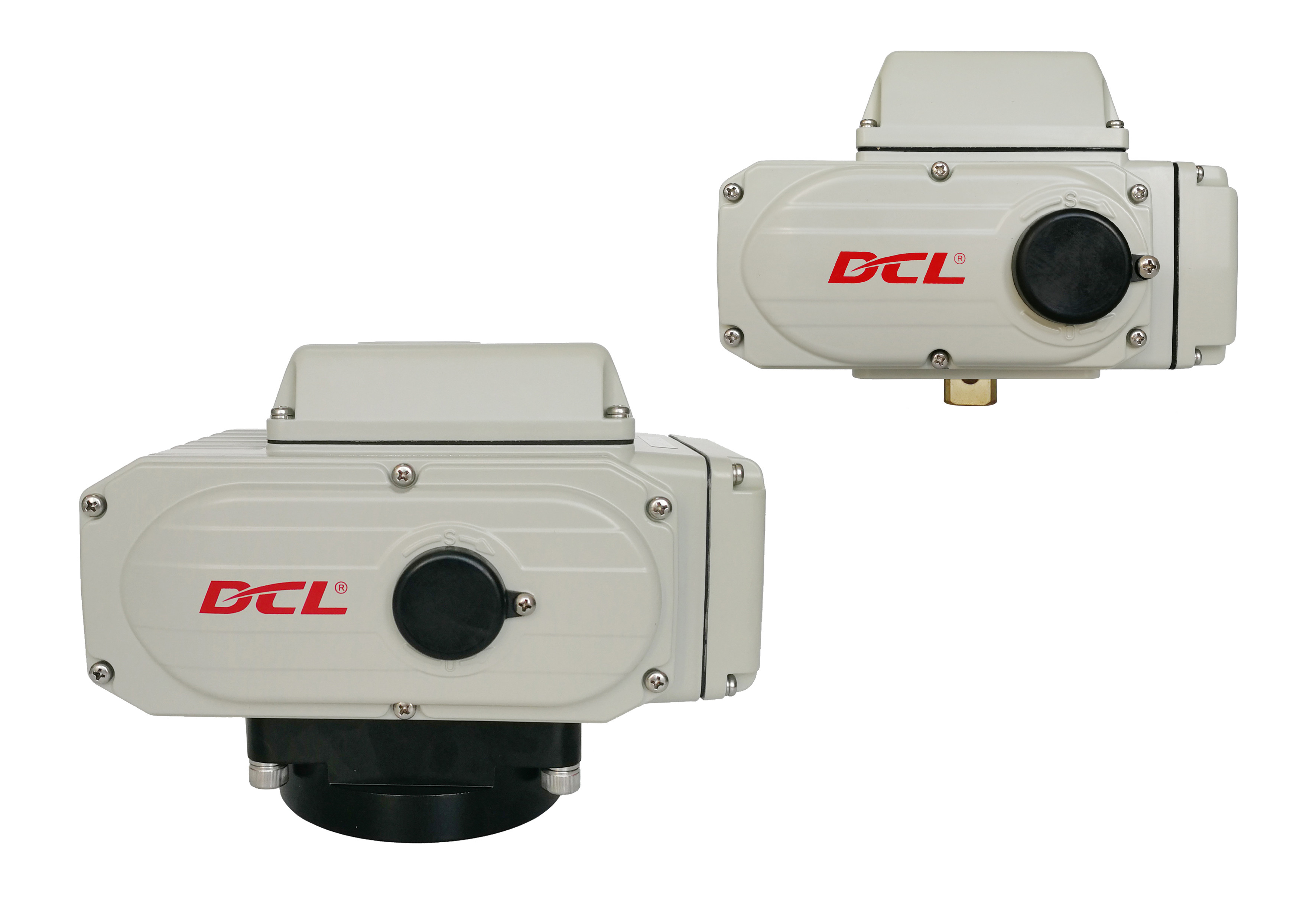

عملگر الکتریکی یک چهارم دور بدون برس DC مدولاسیون
ابعاد و پارامترهای DCL-10GE 40GE.pdf
ویژگی ها
- نوع مدولاسیون با 24VDC تغذیه می شود
- گشتاور را می توان با دقت در یک محدوده مشخص تنظیم کرد
- موتور بدون برس DC با کار سنگین، افزایش دمای کم، عمر طولانی تر، گشتاور راه اندازی بالا و نیروی اینرسی بسیار کم را فراهم می کند
- کنترل تست گشتاور و حفاظت از گشتاور بیش از حد توسط جریان

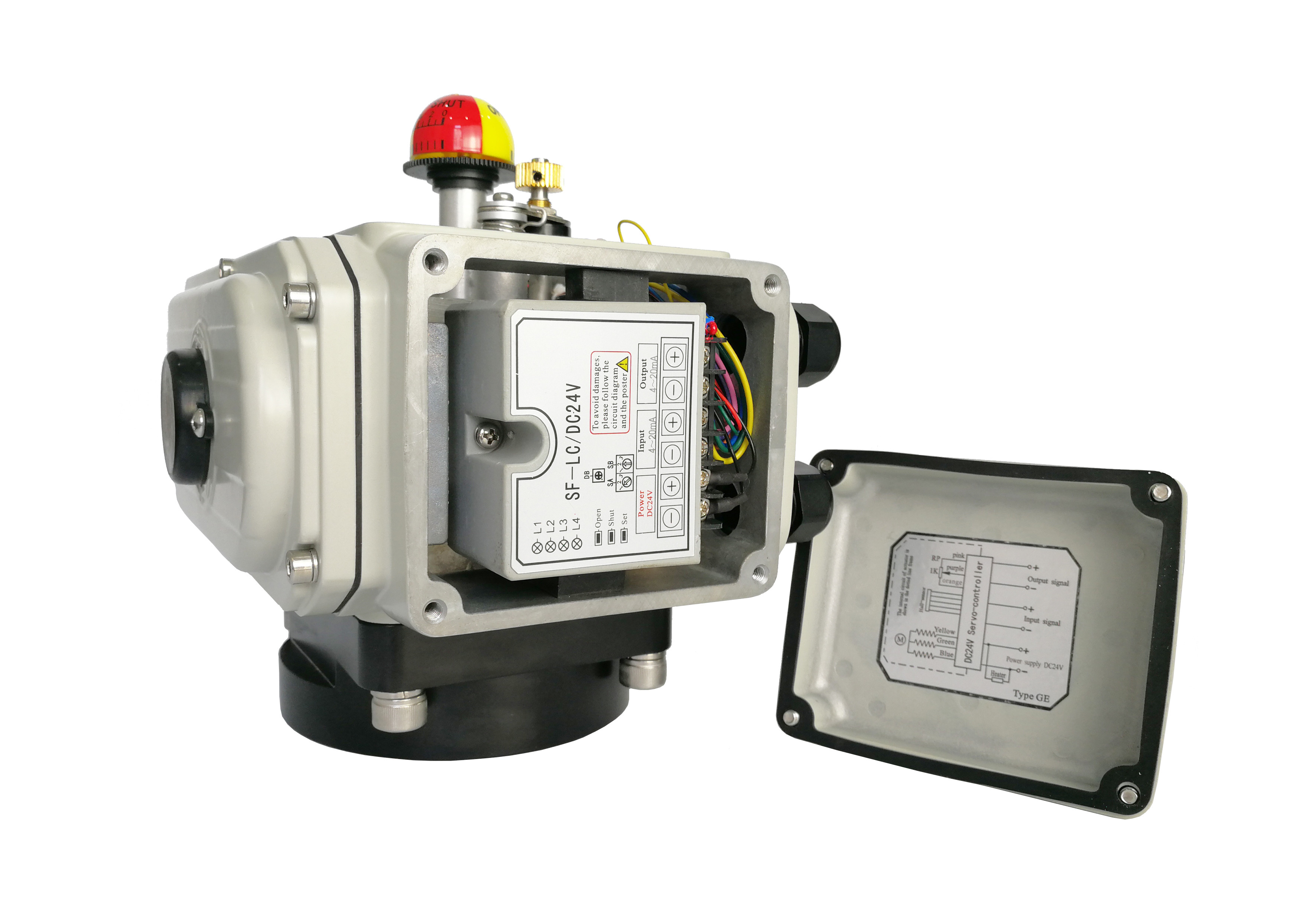

- کنترلر سروو تناسبی بسته بندی شده پلاستیکی رزین هوشمند جمع و جور نصب شده است
- محفظه آلیاژ آلومینیوم مقاوم IP 67، محافظت در برابر گرد و غبار و آب
- لغو دستی
- نصب مستقیم ISO5211
- استاندارد UL / فهرست CSA / علامت CE / مطابق با RoHS 3
شرح
DCL-10GE/40GE با 24VDC تغذیه می شود و به صورت متناسب توسط سیگنال کنترل ورودی 4-20mA یا 2-10V کنترل می شود. موتور بدون برس DC مزایای زیادی برای عملگر دارد. روتور آهنربای دائمی باعث می شود که دمای موتور 20 درجه سانتیگراد کمتر از موتور AC افزایش یابد. شروع مکرر آن باعث تب بسیار کمی می شود. عملگر می تواند به 1200 بار در ساعت با گشتاور راه اندازی زیاد و ظرفیت اضافه بار قوی برسد.
علاوه بر این، موتور بدون برس DC اصطکاک مکانیکی ندارد و می تواند عملکرد ترمز الکترومغناطیسی معکوس را ارائه دهد. هنگام موقعیت یابی، سرعت موتور به طور خودکار کاهش می یابد زمانی که مقدار تنظیم شده نزدیک می شود، برای بهبود دقت موقعیت یابی (خطا کمتر از ±1٪) با لرزش کمتر.
هنگامی که شیر گیر کرده و به گشتاور بیشتری نسبت به حالت عادی نیاز دارد، عملگر نوع GE به طور خودکار کمی به عقب برمی گردد، سپس با سرعت کمتر و گشتاور بیشتر می چرخد تا شیر را به جلو فشار دهد تا زمانی که شیر به آرامی به سرعت عادی حرکت کند.
| پارامترهای عملکرد | ||||
| نوع | DCL-10GE | DCL-40GE | ||
| DC24V±10% | DC24V±10% | |||
| توان موتور | 30 وات | 70 وات | ||
| حداکثر جریان | 3.3 آمپر | 1.8 آمپر | 8.9 آمپر | 6.6 آمپر |
| زمان عمل | 15 ثانیه | 30 ثانیه | 15 ثانیه | 30 ثانیه |
| گشتاور خروجی | 0～100 نیوتن متر اختیاری | 100～400 نیوتن متر اختیاری | 100～600 نیوتن متر اختیاری | |
| وزن کل | 4.5 کیلوگرم | 9.5 کیلوگرم | ||
| سیگنال ورودی | 4～20mADC | |||
| سیگنال خروجی | 4～20mADC | |||
| خطای اساسی | بیشتر از ±1٪ نیست | |||
| خطای رفت و برگشتی | بیشتر از 1٪ نیست | |||
| فضای مرده | 0.5~5.0٪ قابل تنظیم | |||
| ویژگی میرایی | 0 بار | |||
| خطای تکرار در عملگر | ≤1٪ | |||
| زاویه چرخش | 0～900 قابل تنظیم | |||
| مقاومت عایق | 100MΩ/250VDC | |||
| کلاس ولتاژ مقاومت | 500VAC 1 دقیقه | |||
| کلاس حفاظت | IP67 | |||
| زاویه نصب | 3600 در هر زاویه | |||

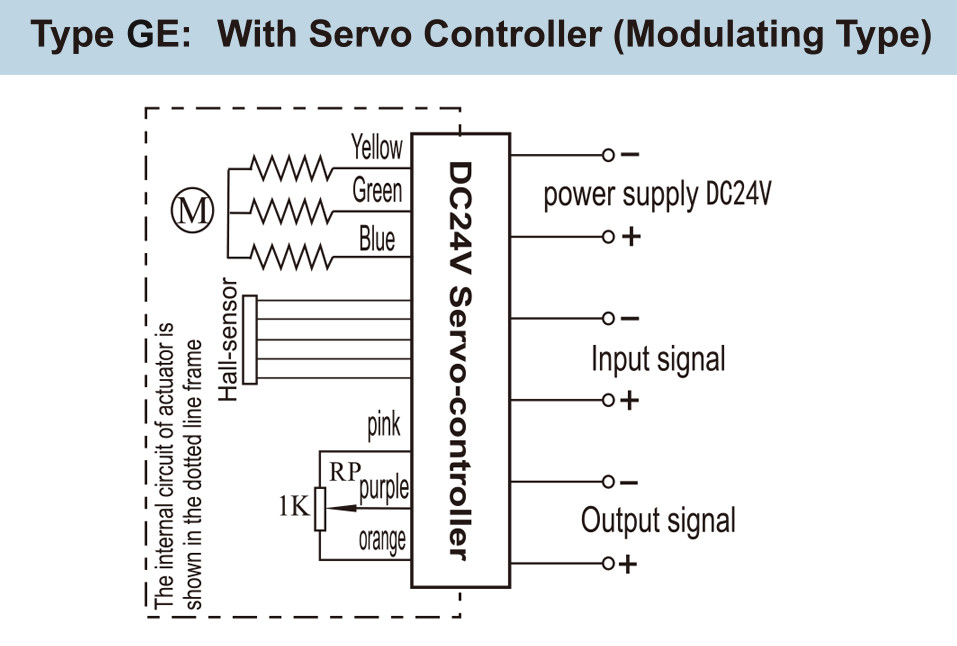

| رابط الکتریکی | دو کانکتور کابل ضد آب G1/2، یکی برای خط برق و دیگری برای خط سیگنال | |||
| دمای محیط | -25～+55℃ | |||
| عملکرد اختیاری | سوئیچ تماس گرمکن/غیرفعال/نشانگر گنبدی | |||
