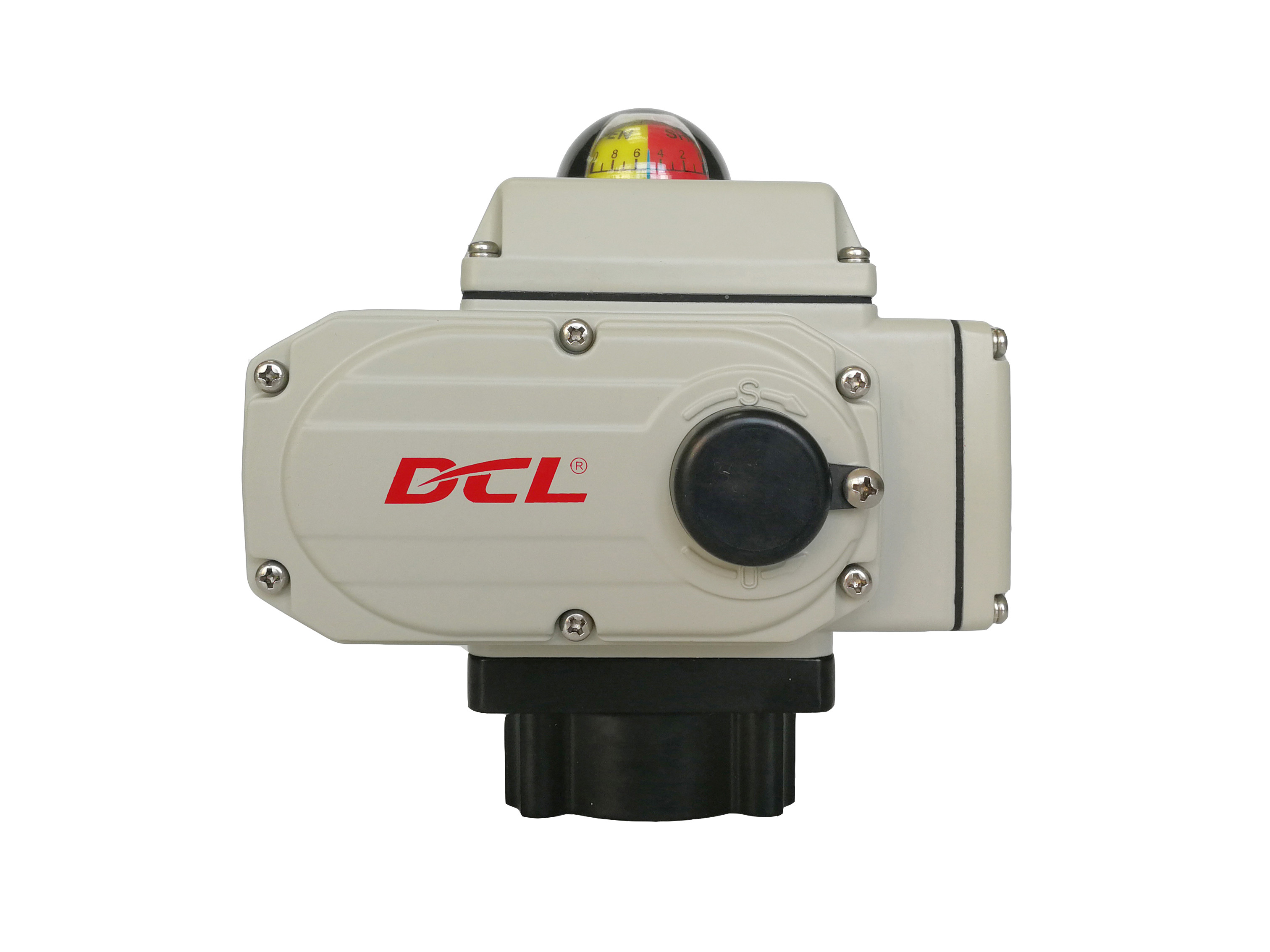

50Nm Quarter Turn Actuator
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| زمان/گشتاور استاندارد | 20S تا 75S/50Nm تا 2500Nm/442in.lbs تا 22125in.lbs | زاویه نصب | 360 درجه |
|---|---|---|---|
| وزن مجموع | 2.5 کیلوگرم تا 20 کیلوگرم | قدرت موتور | 6W تا 140W |
| دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | درجه حفاظت | IP67 NEMA4/4X |
| منبع برق | 380VAC | ||
| برجسته کردن | 12VDC Quarter Turn Actuator,CSA چالشی الکتریکی چهار نوبت,محرک ربع دور آبپوش,CSA quarter turn electric actuator,Watertight quarter turn actuator |
||
توضیحات محصول
3 فاز AC CE RoHS Quarter Turn Actuator
توضیحات

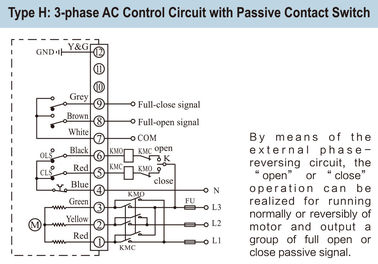

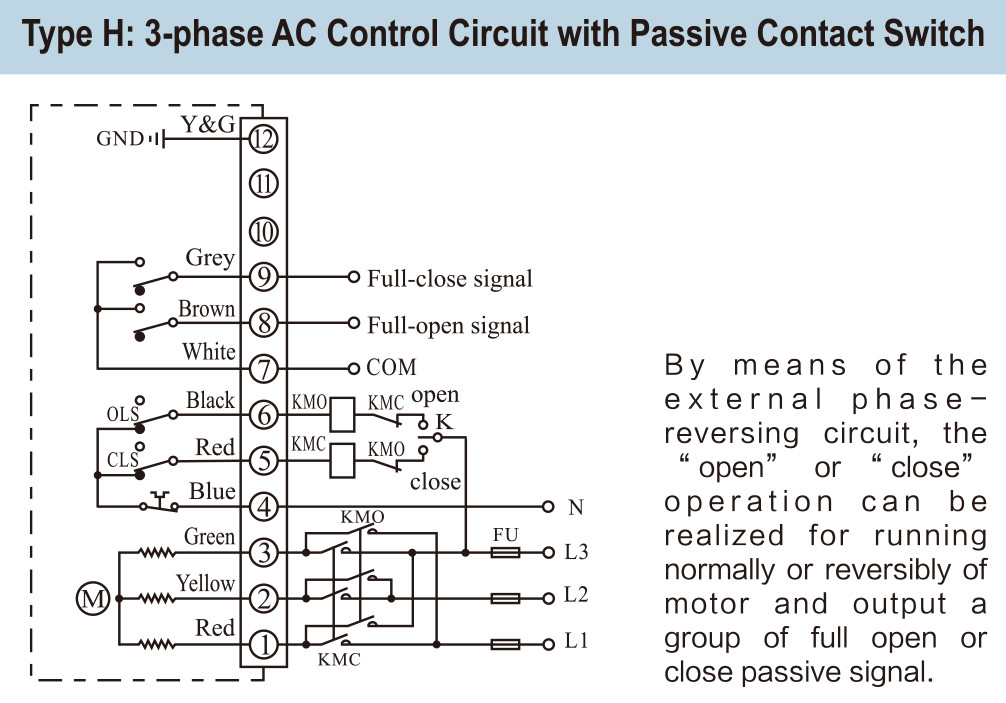

مدار کنترل نوع DCL H و موتور 3 فاز AC به طور خاص برای محرک طراحی شده است که می تواند با 380VAC / 440VAC ، 50Hz / 60Hz که معمولاً در صنایع سنگین مانند نیروگاه و کارخانه فولاد استفاده می شود ، تغذیه شود.شبیه به یک محرک تک فاز، در دریافت یک سیگنال ولتاژ مداوم، موتور اجرا می شود و از طریق یک درایو سخت تمام فلزی درایو خروجی را 90 ° می چرخاند.موتور به طور خودکار توسط کام های داخلی متوقف می شود سوئیچ های محدودی ضربه و خروجی یک سیگنال تماس خشک کاملا بازدر صورت دریافت سیگنال مداوم عقب نشینی، موتور در جهت مخالف می چرخد و موقعیت محرک خروجی را برعکس می کند.
نصب محرک با استفاده از استاندارد ISO5211 نصب چند فلنج و دو محرک مربع آسان است.
ویژگی ها
- عملکرد چرخش چهارم 90 درجه
- نوع تعدیل در دسترس با سیستم موقعیت دهی الکتریکی
- موتور عایق بندی کلاس F
- محفظه IP67 محکم از آلیاژ آلومینیوم ریخته شده/بررسی 100٪ در طول تولید
- دو سوئیچ مرجع برای تایید موقعیت دریچه
- نشانگر موقعیت بصری شیر
- دکمه خاموش کردن برق محلی اضطراری اختیاری است
- خود قفل کردن تمام دنده های فلزی با درمان نیتراید نرم، بدون نیاز به ترمز اضافی
- گواهینامه CSA بر اساس استاندارد UL و CSA / CE / RoHS
مشخصات:
| نوع محرک | زمان استاندارد/تومنت | زمان/تومنت اختیاری | زاویه چرخش ((حداکثر محدوده) | وزن کل | منبع برق | مدار کنترل انتخاب شده |
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° قابل تنظیم | 1.2 کيلوگرم | DC24V/AC24V AV110V/AC220V | انواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل تنظیم | 2.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل تنظیم | 4.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° قابل تنظیم | ۹ کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 کيلوگرم | |||
| DCL-60 | 45S/600Nm | 10 کیلوگرم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° قابل تنظیم | 19 کیلوگرم | AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 کيلوگرم | ||||
| DCL-250 | 75S/2500Nm | 20 کيلوگرم | ||||
| پارامترهای عملکردی لیست نوع تنظیم ((نوع E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 کيلوگرم | DC24V | نوع MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° قابل تنظیم | 4.5 کيلوگرم | DC24V±10٪ | نوع GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 کيلوگرم | |||
| نوع محرک | شیر پروانه (((≤PN1.0MPa) | دریچه توپ ((≤PN1.6MPa) | دریچه تهویه ((≤PN0.1MPa) |
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50 ~ 65 | DN40 | DN50 ~ 80 |
| DCL-10 | DN80~100 | DN50 ~ 65 | DN100~200 |
| DCL-20 | DN125 ~ 150 | DN80~100 | DN250 ~ 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN250 | DN150 | DN500 ~ 600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450 ~ 600 | DN300 ~ 350 | DN1000 ~ 1200 |
