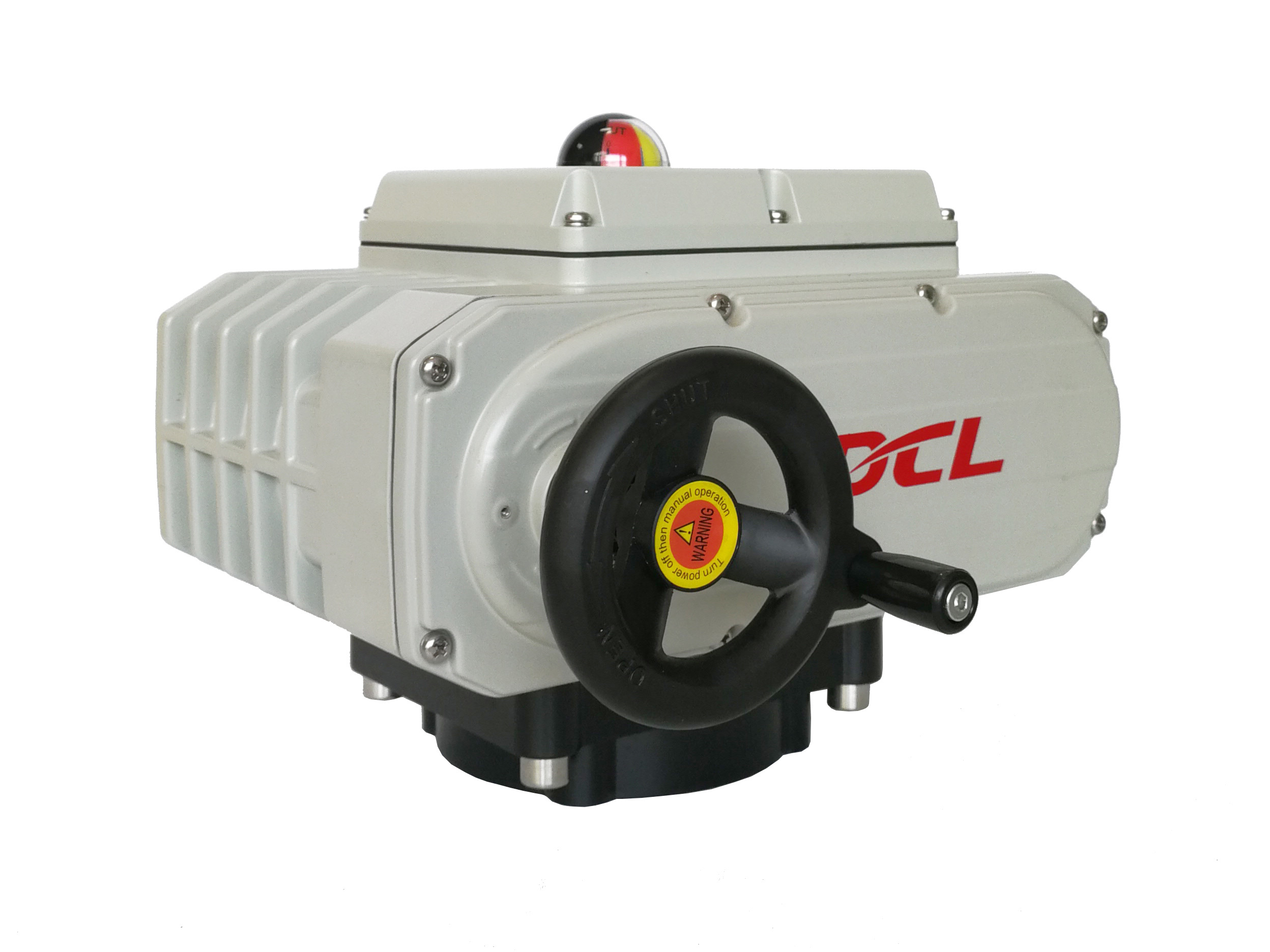

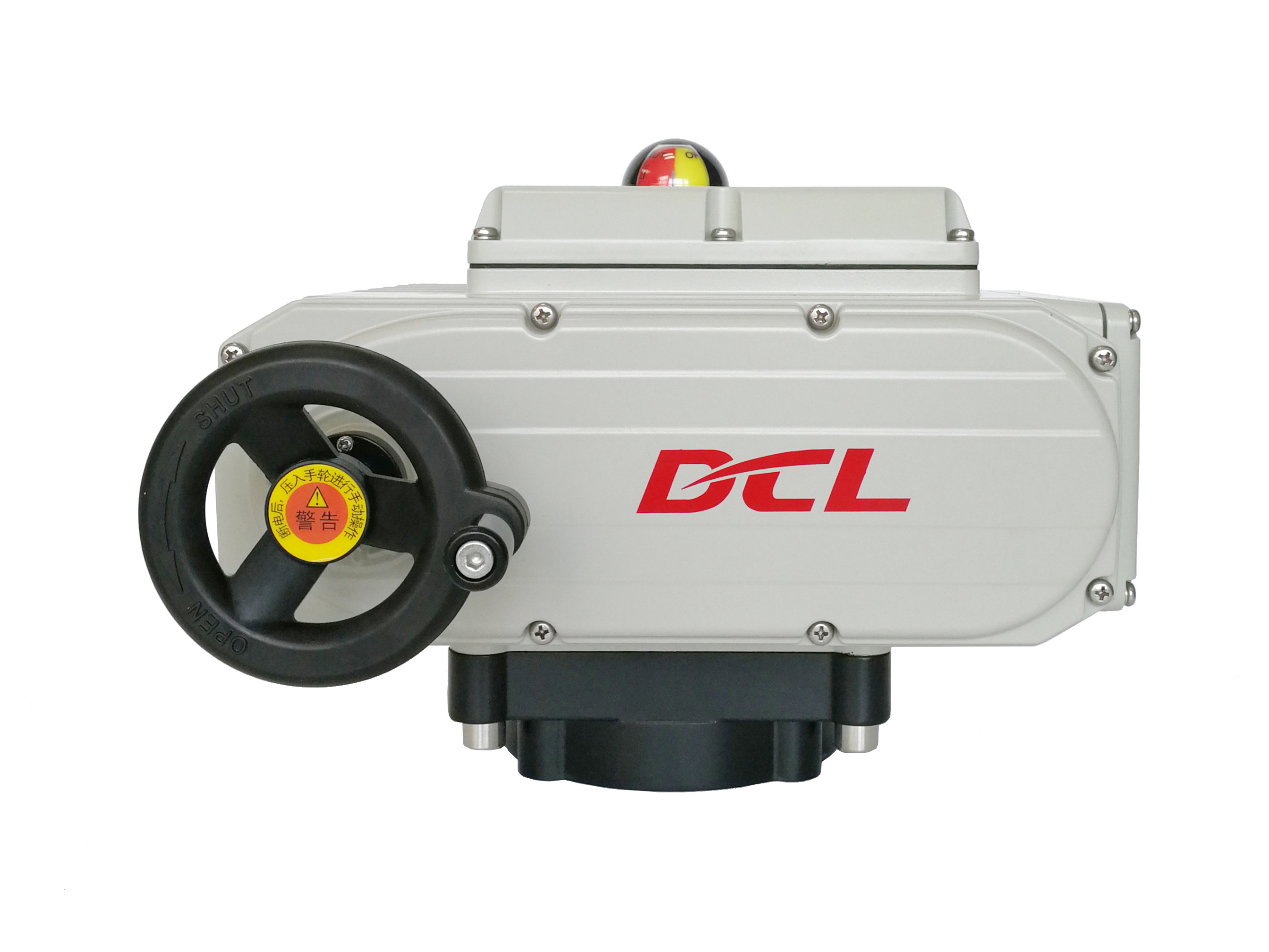

کوچکترین دریچه پروانه DN650 2500Nm Quarter Turn Electric Actuator
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| Standard Time/Torque | 30S to 75S/1000Nm to 2500Nm/8850in.lbs to 22125in.lbs | Installation Angle | 360° |
|---|---|---|---|
| Total Weight | 20KG | Motor Power | 90W to 140W |
| Ambient Temperature | -25℃~+55℃ / -13°F~+131°F | Protection Grade | IP67 NEMA4/4X |
| Power Supply | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| برجسته کردن | NEMA4/4X الکتریک والف اکتیواتور,2500Nm Quarter Turn Actuator,DN650 فنل پروانه ای,2500Nm Quarter Turn Actuator,DN650 Butterfly Valve Actuator |
||
توضیحات محصول
چرخش بزرگ بیش از 1000Nm الکتریکی یک چهارم چرخش محرک با اندازه کوچک
ابعاد و پارامترهای DCL-100 160 250.pdf
ویژگی ها
- کوچکترین اندازه و کوچکترین طراحی در محدوده گشتاور از 1000Nm تا 2500Nm
- ابزار کرم مرحله نهایی آلیاژ مس فوق سخت فوق العاده بزرگ برای کاهش نیروی و سایش ابزار
- دو ردیف زنجیره ای از جعبه گیربکس به کرم ساقه گیربکس اطمینان از قدرت انتقال گشتاور
- موتور قوی مجهز به اطمینان از گشتاور بالا شروع بیش از گشتاور نامی در 10٪ تحت ولتاژ نامی
- بیش از 10000 بار آزمایش چرخه عمر زمان حرکت کامل با بار نامی کامل تحت نرخ 80٪
- با دریچه پروانه DN650، دریچه توپ DN350، دریچه پروانه تهویه DN1200 و دریچه فلپ مطابقت داشته باشید.
- کنترل دستی با کلید یا چرخ دستی بدون چکش
- گواهینامه CSA بر اساس استاندارد UL/ CE/ RoHS 3.0
| پارامترهای عملکرد | |||||||||
| نوع | DCL-100 | DCL-160 | DCL-250 | ||||||
| AC110V | AC220V | AC380V | AC110V | AC220V | AC380V | AC110V | AC220V | AC380V | |
| قدرت موتور | 120 وات | 120 وات | ۹۰ وات | 140 وات | 140 وات | 100 وات | 140 وات | 140 وات | 100 وات |
| جریان نامی | 1.93A | 0.94A | 0.44A | 1.75A | 0.96A | 0.46A | 1.75A | 0.98A | 0.48A |
| زمان استاندارد/تومنت | 30S/1000Nm | 48S/1600Nm | 75S/2500Nm | ||||||
| زمان/تومنت اختیاری | 15S/500Nm | ||||||||
| زاویه چرخش | 0️90° تنظیم می شود | ||||||||
| مدار کنترل موجود | نوع A,ب,C,D,E,F,H | ||||||||
| وزن کل | 19 کیلوگرم | 19.5 کیلو | 20 کیلوگرم | ||||||
| مقاومت عایق بندی | 100MΩ/500VDC | 100MΩ/500VDC | 100MΩ/500VDC | ||||||
| کلاس ولتاژ مقاومت | 1500VAC 1 دقیقه | 1800VAC 1 دقیقه | 1500VAC 1 دقیقه | 1800VAC 1 دقیقه | 1500VAC 1 دقیقه | 1800VAC 1 دقیقه | |||
| کلاس حفاظت | IP67 | ||||||||
| زاویه نصب | 360 درجه در هر زاویه ای | ||||||||
| رابط الکتریکی | دو G1/2 Wate-proof Cable Connector، یکی برای خط برق و یکی برای خط سیگنال | ||||||||
| دمای محیط | -25️+55°C | ||||||||
| تابع اختیاری | محافظ تورک بیش از حد/گرمکن/نمایشگر گنبد/دستگیر | ||||||||
توضیحات
محرک الکتریکی DCL با چرخش بزرگ بسیار جمع و جور و سبک وزن است، به دلیل طراحی نوآورانه گیربکس،که باعث می شود قطعه جلو دنده کوچک تر در حالی که مرحله نهایی کرم دنده بسیار بزرگ باشد، تا اطمینان حاصل شود که دنده می تواند از محرک چرخشی بالا رنج ببرد.
علاوه بر این، به دلیل حجم و وزن کوچکتر، در محدوده ای از گشتاور از 1000Nm تا 2500Nm،DCL تورک بزرگ نوع محرک الکتریکی قطعا بیشتر اقتصاد و صرفه جویی در هزینه در مقایسه با تمام سبک های دیگر از محرک های الکتریکی در همان سطح کیفیت استبنابراین آن را در حال تبدیل شدن به بیشتر و بیشتر قابل قبول و محبوب به بسیاری از مشتریان از کارخانه فولاد، نیروگاه و کارخانه سیمان و غیره، که دوست داشت به استفاده از محرک های اندازه بزرگ قبل از.
