ماژول موقعیت پذیری ISO5211 120W Smart Electric Actuator
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| Power Supply | 24VAC/110VAV/220VAC/380VAC | Motor Power | 6W to 140W |
|---|---|---|---|
| Standard Torque | 50Nm to 2500Nm/442in.lbs to 22125in.lbs | Standard Time | 20S to 75S |
| Input Signal | 4-20mADC/1-5VDC/2-10VDC | Output Signal | 4-20mADC |
| Protection Grade | IP67 NEMA4/4X | Total Weight | 1.2KG to 20KG |
| Ambient Temperature | -25℃~+55℃ / -13°F~+131°F | Installation Angle | 360° |
| برجسته کردن | محرک الکتریکی هوشمند DCL,120 وات موتور برق هوشمند,ISO5211 Valve Actuator (کارگردان شیر),120W Smart Electric Actuator,ISO5211 valve Actuator |
||
توضیحات محصول
عملگر الکتریکی هوشمند خود کالیبره شونده با ماژول موقعیت یابی / خطای تکرار ≤ 1٪
ویژگی ها
- چرخش یک چهارم با محدودیت های مکانیکی
- طراحی منحصر به فرد یکپارچه موتور/بسته کنترل/محفظه با اندازه بسیار کوچک و ظاهر زیبا
- محافظت در برابر گشتاور بیش از حد با عملکرد تست گشتاور کنترلر هوشمند پر شده
- عملکرد بالای EMC با EFT، ESD و تست های ولتاژ بالا برای بسته کنترل
- موتور سنگین با محافظت در برابر اضافه بار حرارتی
- محفظه آلیاژ آلومینیوم ضد آب و هوا با پوشش پلی استر پیوندی حرارتی
- شاخص موقعیت شیر/شاخص تخت یا شاخص محدب موجود است
- خروجی سیگنال 4-20mA برای موقعیت شیر
- عملکرد خود کالیبره و خود بررسی مشکل

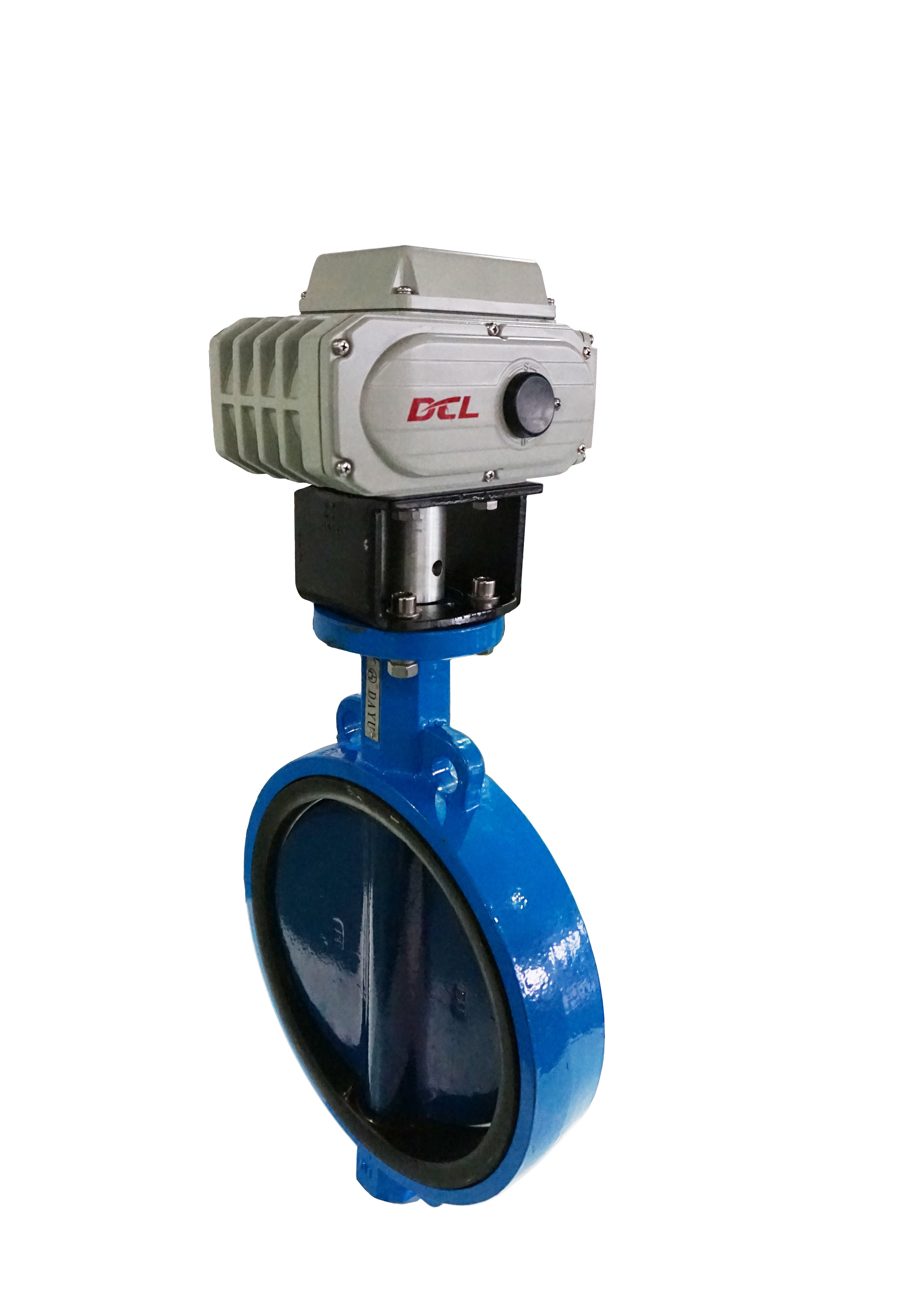

- نصب شیر چند فلنج استاندارد ISO5211
- لغو دستی با آچار یا چرخ دستی
- گواهینامه CSA مطابق با استاندارد UL و CSA / CE علامت گذاری شده / RoHS 3.0 تصویب شده
مشخصات
| نوع | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
| توان | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| گشتاور خروجی | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| زمان عمل | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| زاویه چرخش | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| توان موتور | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| جریان نامی | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| وزن کل | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| سیگنال ورودی | 4-20mADC,1-5VDC,2-10VDC | |||||||
| سیگنال خروجی | 4-20mADC | |||||||
| خطای اساسی | بیشتر از ±1٪ نیست | |||||||
| خطای رفت و برگشت | بیشتر از 1٪ نیست | |||||||
| فضای مرده | 0.5٪-5.0٪ قابل تنظیم | |||||||
| ویژگی میرایی | 0 بار | |||||||
| خطای تکرار در محرک | ≤1٪ | |||||||
| مقاومت عایق | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| کلاس ولتاژ مقاومت | AC24V:500VAC 1minute AC110/220V:1500VAC 1minute | |||||||
| کلاس حفاظت | IP67 | |||||||
| زاویه نصب | 360° در هر زاویه | |||||||
| رابط الکتریکی | دو کانکتور کابل ضد آب G1/2، یکی برای خط برق و دیگری برای خط سیگنال | |||||||
| دمای محیط | -20℃~+55℃ | |||||||
| عملکرد اختیاری | محافظ اضافه گشتاور/گرمکن رطوبت گیر/سوئیچ تماس غیرفعال/نشانگر گنبدی/دسته | |||||||
| یادداشت | هر سیگنال ورودی یا خروجی دیگری مورد نیاز است، لطفاً در سفارش خرید مشخص کنید. | |||||||
شرح

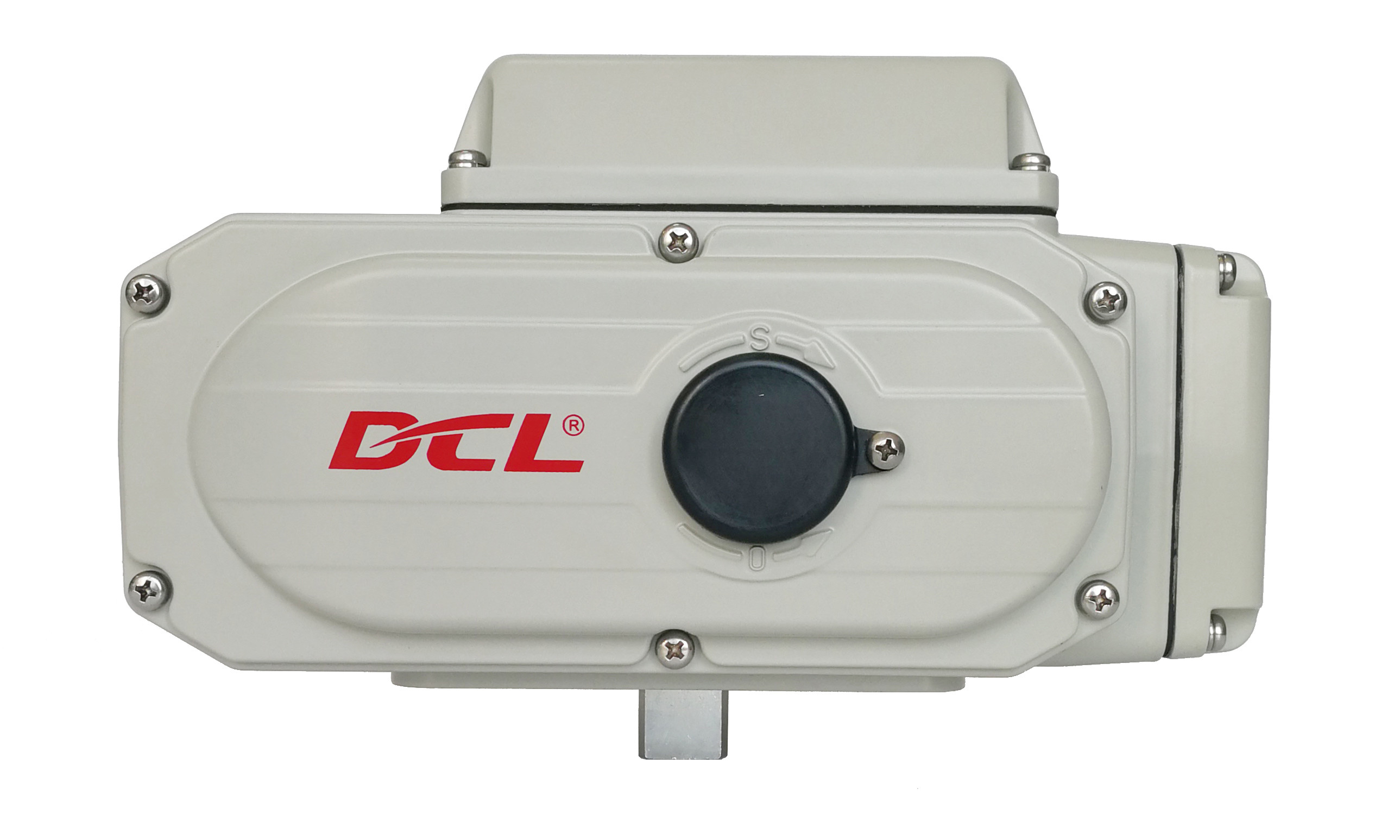

محرک الکتریکی نوع مدولاسیون DCL طراحی یکپارچه موتور، بسته کنترل و محفظه است. بر خلاف سایر محرک های الکتریکی که همیشه یک محفظه اضافی برای کنترلر اضافه می کنند، که باعث می شود ظاهر محرک عجیب و غیر فشرده شود، محرک DCL یک بسته کنترل چند منظوره بسیار کوچک طراحی کرده است که اندازه آن مشابه ترمینال بلوک نوع روشن و خاموش است. بنابراین می توان آن را داخل محفظه سیم کشی قرار داد.

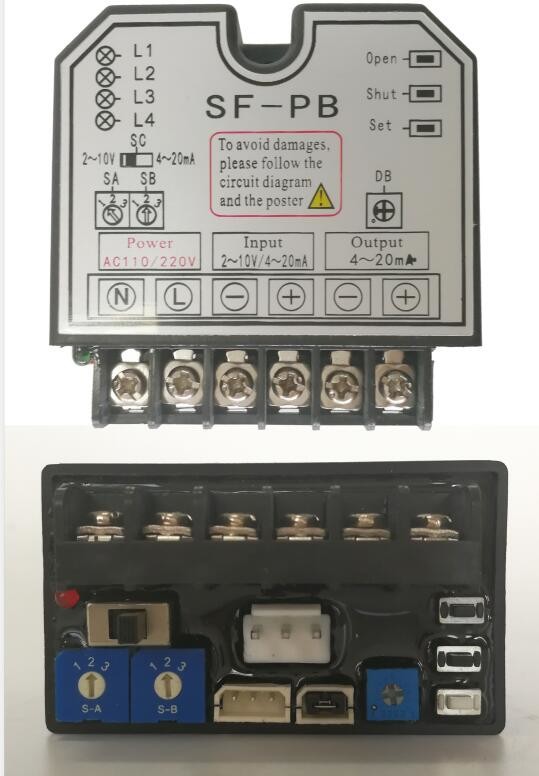

بسته کنترل هوشمند کاملاً پر شده است تا از الکترونیک در برابر لرزش و رطوبت محافظت کند. محرک تست EMC دقیقی را پشت سر گذاشت، از جمله تست های EFT، ESD و surge، و توسط CSA مطابق با استاندارد UL و CSA تایید شده است.
