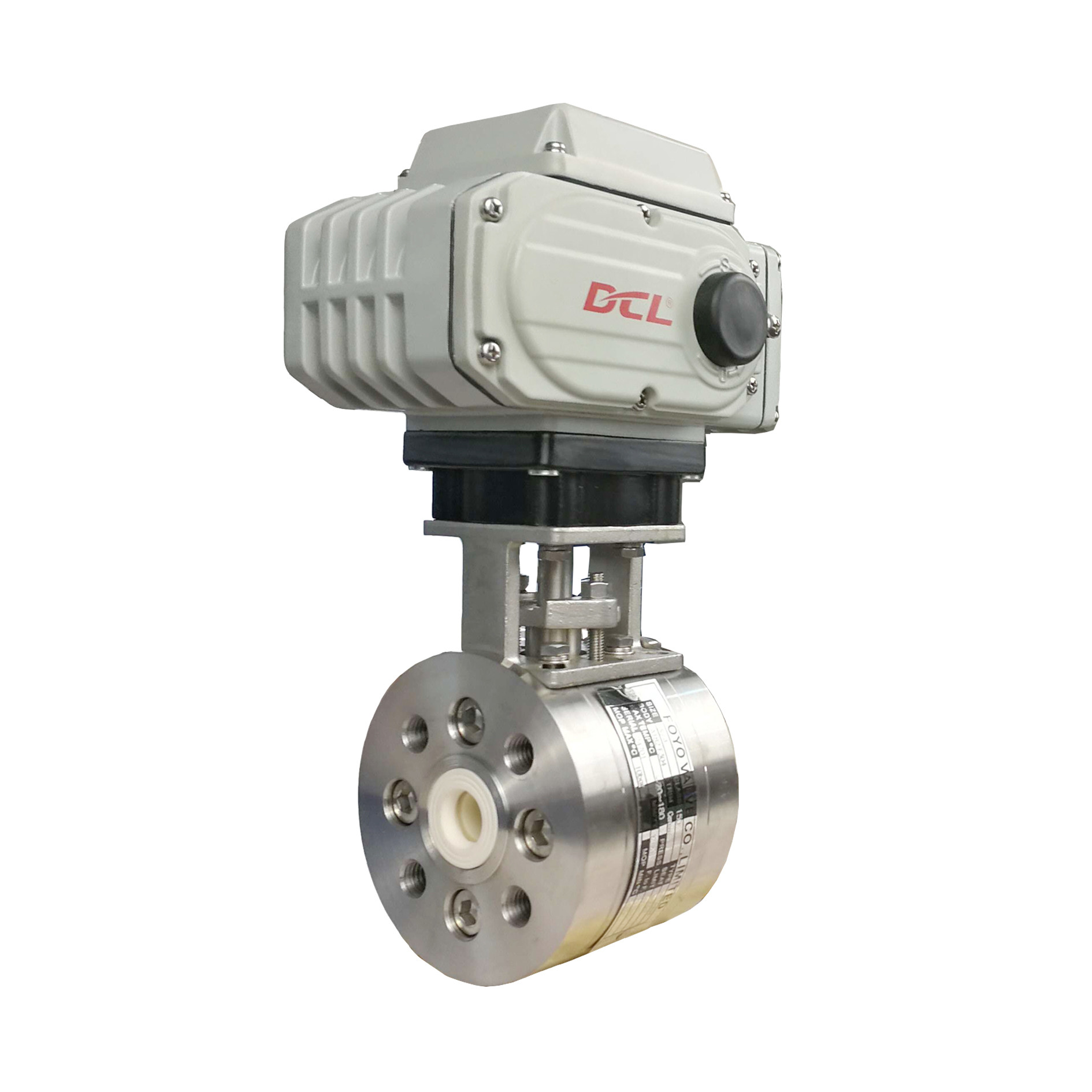

۲۴VDC موتور بدون برس و موتور دارنده دریچه

Place of Origin WUHAN,CHINA
نام تجاری DCL
گواهی CE/ROHS/CSA/IP67
Model Number DCL-10GE/40GE
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
Action Time 15S/30S Output Torque 0~400Nm
Input Signal 4-20mADC Output Signal 4-20mADC
Power Supply 24VDC Installation Angle 360°
Motor Power 30W/70W Total Weight 4.5KG/9.5KG
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
برجسته کردن

دستگاه موتورهای دریچه,محرک چرخش 24 ولت DC,دستگاه کنترلی دریچه

,

24V DC rotary actuator

,

modulating valve actuator

پیام بگذارید
توضیحات محصول

ابعاد و پارامترهای DCL-10GE 40GE.pdf



24VDC قدرت موتور DC محرک چرخش / اندازه کوچک با موتور بدون برس



ویژگی ها

  • یک چهارم دور استاندارد، زاویه دور کمتر از 360 درجه اختیاری است
  • تورک می تواند به طور دقیق تنظیم در یک محدوده خاص
  • موتور برش مقناطیس دائمی مواد نادر زمین، پایداری کامل، افزایش درجه حرارت بسیار کم در طول کار
  • کنترل محرک آزمایش و حفاظت از محرک بیش از حد توسط جریان
  • دو تا سوئیچ محدود برای تایید موقعیت شیر
  • کنترل کننده محرک بسته بندی شده با رزین پلاستیکی هوشمند
  • پوشش آبپاش خانه با درجه IP67 برای استفاده در داخل و بیرون
  • قطب دنده های قوی با دنده های فلزی نایتری نرم
  • کنترل دستی با کلید آلن یا چرخ دستی
  • ISO5211 نصب مستقیم
  • استاندارد UL/ CSA لیست شده/ CE نشان داده شده/ RoHS 3 مطابقت دارد



توضیحات

موتور الکتریکی هوشمند DCL-10GE / 40GE با 24VDC تغذیه می شود و متناسب با سیگنال کنترل ورودی 4-20mA یا 2-10V کنترل می شود. موتور بدون برس DC مزایای زیادی برای محرک دارد.چرخش آهنربای دائمی باعث می شود که دمای موتور 20 درجه سانتی گراد پایین تر از موتور AC باشد.. شروع مکرر آن باعث تب بسیار کمی می شود. اکتواتور می تواند 1200 شروع در هر ساعت کار را با گشتاور بزرگ شروع و ظرفیت بیش از حد قوی انجام دهد.

DCL common series electric actuator are typically used to drive quarter turn butterfly valves, ball valves, dampers and swinging arms. در صورت دریافت یک سیگنال قدرت مستمر،موتور در یک جهت حرکت می کند و از طریق یک جعبه دنده ی فلزی با آخرین مرحله ی کرم دنده ی قطار، درایو خروجی را 90 درجه می چرخاند.موتور به طور خودکار توسط کام های داخلی متوقف می شود که به سوئیچ های محدود ضربه می زنند.موتور در جهت مخالف می چرخد و موقعیت خروجی را معکوس می کند..

محافظ تورک بیش از حد تنها در صورت نیاز به تورک خروجی دقیق اختیاری است.PTC electronic heating component is also used as thermostatically controlled anti-condensation heater that will protect actuator against damage from condensation (پارچه حرارت الکترونیکی PTC) همچنین به عنوان یک گرم کننده ضد تهویه کنترل شده ی ترموستاتیک استفاده می شود که از محرک در برابر آسیب های ناشی از تهویه محافظت می کند.



مشخصات



پارامترهای عملکرد
نوع DCL-10GE DCL-40GE
  DC24V±10٪ DC24V±10٪
قدرت موتور 30 وات ۷۰ وات
حداکثر جریان 3.3A 1.8A 8.9A 6.6A
زمان عمل 15S 30S 15S 30S
چرخش خروجی 0100Nm اختیاری 100 ¢400Nm اختیاری 100 ¢600Nm اختیاری
وزن کل 4.5 کیلو 9.5 کیلو
سیگنال ورودی 420mADC
سیگنال خروجی 420mADC
اشتباه اساسی نه بیشتر از ± 1٪
اشتباه متقابل نه بیشتر از 1٪
فضاي مرده 0.5 ~ 5.0% قابل تنظیم
Damping Characteristic 0 بار
اشتباه تکراری در اکتور ۱٪
زاویه چرخش 0900قابل تنظیم
مقاومت عایق بندی 100MΩ/250VDC
کلاس ولتاژ مقاومت 500VAC 1 دقیقه
کلاس حفاظت IP67
زاویه نصب 3600در هر زاويه اي

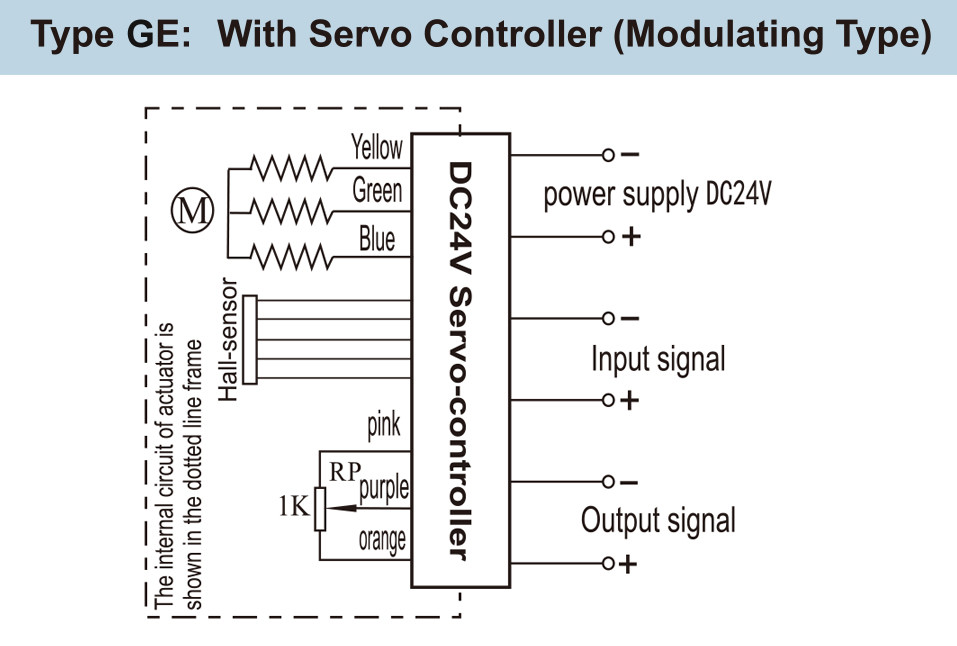

رابط الکتریکی دو G1/2 Wate-proof Cable Connector، یکی برای خط برق و یکی برای خط سیگنال
دمای محیط -25+55°C
تابع اختیاری بخارگر/ سوئیچ تماس غیرفعال/ نشانگر گنبد

۲۴VDC موتور بدون برس و موتور دارنده دریچه 0
