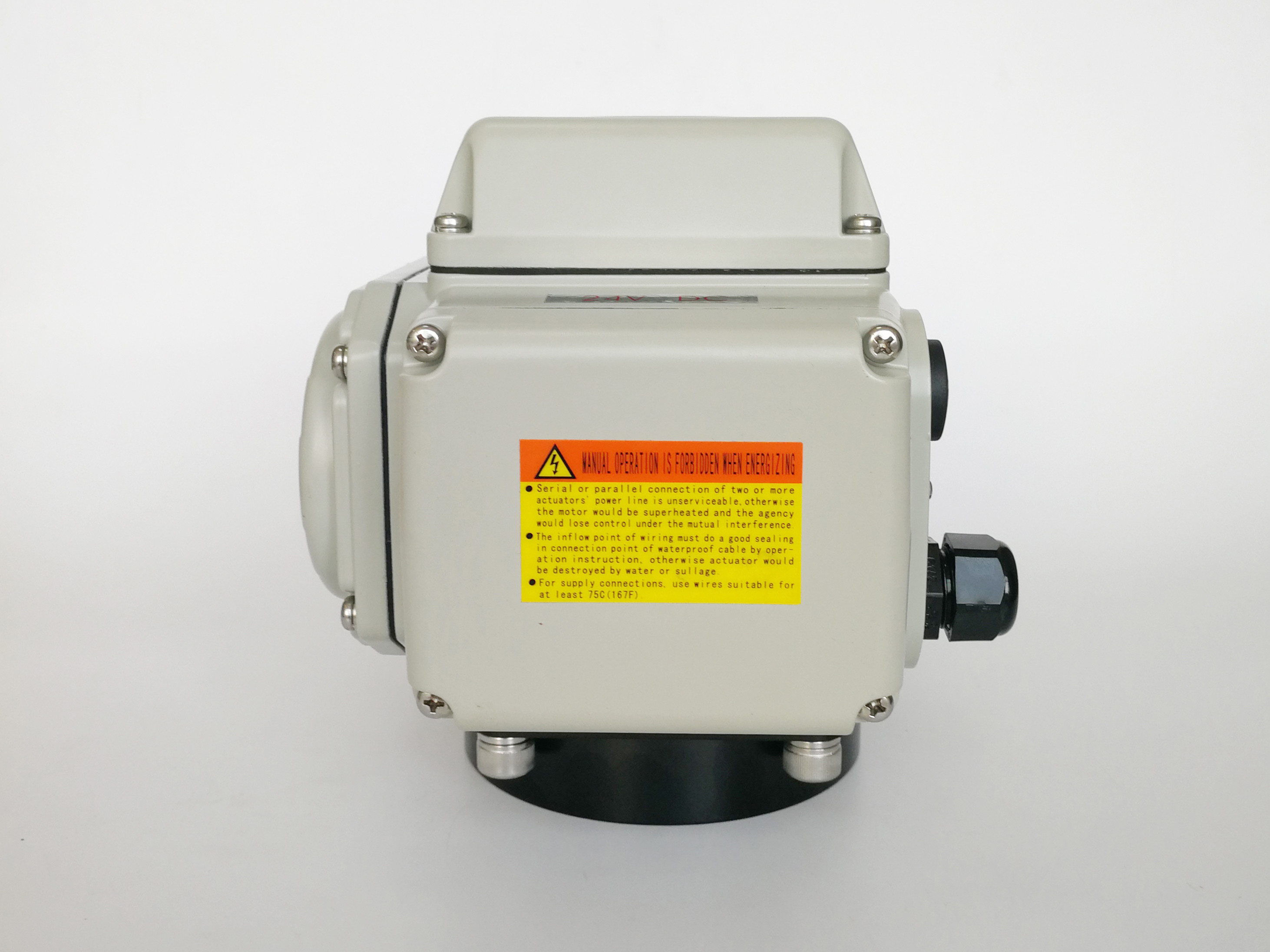

DCL Compact 1/4 Turn HVAC فعل شیر پروانه
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| name | 3 phase actuator | Installation Angle | 360° |
|---|---|---|---|
| Total Weight | 2.5KG to 20KG | Power Supply | 380VAC/400VAC/415VAC |
| operation | 1/4 turn operation | type | Quarter Turn Actuator |
| برجسته کردن | AC و CAC دریچه پروانه,DCL Compact Valve Actuator (دستگیر کننده شیر فشرده),عامل دریچه IP67,DCL Compact valve Actuator,IP67 valve actuator |
||
توضیحات محصول

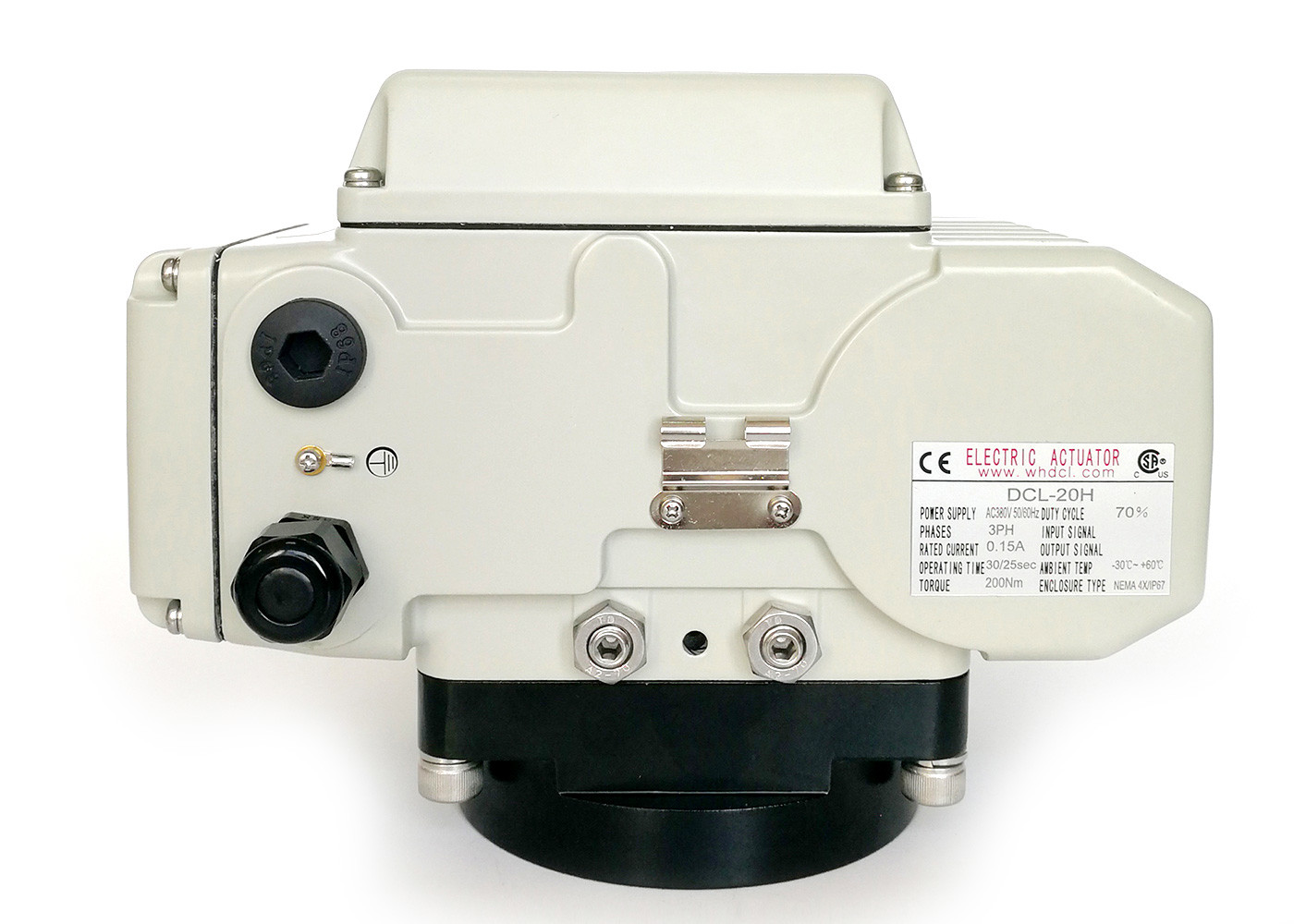

محرک سه فاز که توسط AC سه فاز با سوئیچ تماس منفعل برای موقعیت شیر تغذیه می شود
توضیحات
در بسیاری از سیستم های اتوماسیون ساختمان، محرک های الکتریکی به طور گسترده برای کنترل دمای داخلی استفاده می شوند.حجم هوای تهویه مطبوع، جریان آب، جریان گمرکی و تعادل هیدرولیکی و غیره
مدار کنترل نوع DCL H و موتور 3 فاز AC به طور خاص برای محرک طراحی شده است که می تواند با 380VAC / 440VAC ، 50Hz / 60Hz که معمولاً در صنایع سنگین مانند نیروگاه و کارخانه فولاد استفاده می شود ، تغذیه شود.شبیه به یک محرک تک فاز، در دریافت یک سیگنال ولتاژ مداوم، موتور اجرا می شود و از طریق یک درایو سخت تمام فلزی درایو خروجی را 90 ° می چرخاند.موتور به طور خودکار توسط کام های داخلی متوقف می شود سوئیچ های محدودی ضربه و خروجی یک سیگنال تماس خشک کاملا بازدر صورت دریافت سیگنال مداوم عقب نشینی، موتور در جهت مخالف می چرخد و موقعیت محرک خروجی را برعکس می کند.محرک آسان برای نصب با استفاده از استاندارد ISO5211 نصب چند فلنج و دو محرک مربع است.
مشخصات:
| نوع محرک | شیر پروانه (((≤PN1.0MPa) | دریچه توپ ((≤PN1.6MPa) | دریچه تهویه ((≤PN0.1MPa) |
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50 ~ 65 | DN40 | DN50 ~ 80 |
| DCL-10 | DN80~100 | DN50 ~ 65 | DN100~200 |
| DCL-20 | DN125 ~ 150 | DN80~100 | DN250 ~ 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN250 | DN150 | DN500 ~ 600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450 ~ 600 | DN300 ~ 350 | DN1000 ~ 1200 |
| نوع محرک | زمان استاندارد/تومنت | زمان/تومنت اختیاری | زاویه چرخش ((حداکثر محدوده) | وزن کل | منبع برق | مدار کنترل انتخاب شده |
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° قابل تنظیم | 1.2 کيلوگرم | DC24V/AC24V AV110V/AC220V | انواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل تنظیم | 2.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل تنظیم | 4.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° قابل تنظیم | ۹ کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 کيلوگرم | |||
| DCL-60 | 45S/600Nm | 10 کیلوگرم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° قابل تنظیم | 19 کیلوگرم | AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 کيلوگرم | ||||
| DCL-250 | 75S/2500Nm | 20 کيلوگرم | ||||
| پارامترهای عملکردی لیست نوع تنظیم ((نوع E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 کيلوگرم | DC24V | نوع MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° قابل تنظیم | 4.5 کيلوگرم | DC24V±10٪ | نوع GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 کيلوگرم | |||
ویژگی ها
- کار 1/4 دور با قفل کردن خودکار
- نوع تعدیل در دسترس با سیستم موقعیت دهی الکتریکی
- خودکار شیر توپ و شیر پروانه برای تنظیم یا قطع جریان
- موتور عایق بندی کلاس F
- موتور کار سنگین با محافظت از بیش از حد حرارتی/ نرخ کار 80٪
- بیش از 10000 بار چرخه عمر کامل با بار نام تجاری کامل
- مقاومت در برابر محیط با دمای بسیار پایین و بالا و رطوبت بالا
- دو سوئیچ مرجع برای تایید موقعیت دریچه
- دسته دستی استاندارد
- دکمه خاموش کردن برق محلی اضطراری اختیاری است
- خود قفل کردن تمام دنده های فلزی با درمان نیتراید نرم، بدون نیاز به ترمز اضافی
- CSA لیست شده / UL مطابق / CE نشان داده شده / RoHS 3.0 آزمایش شده است
