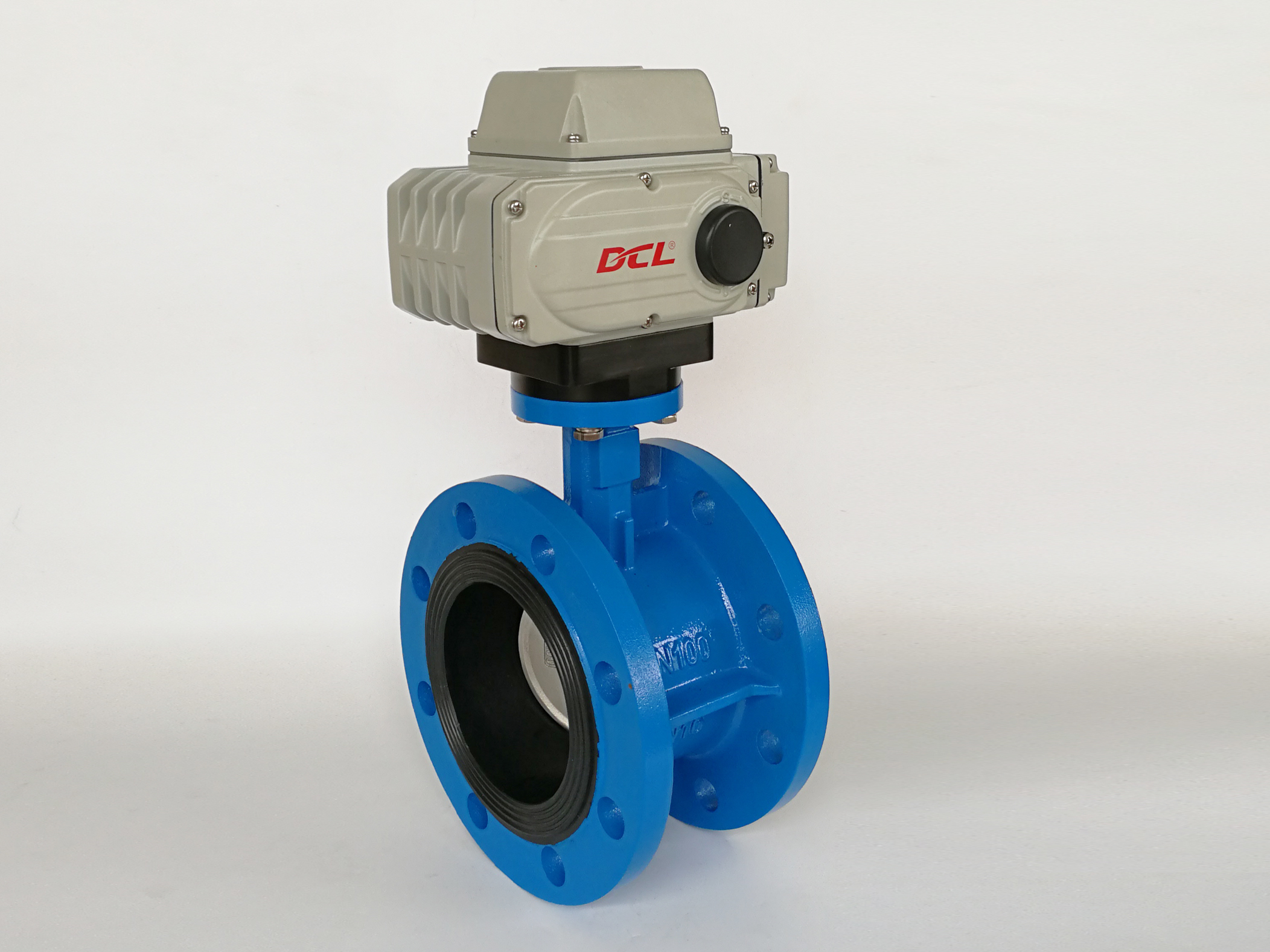

0 ~ 90 ° تنظیم IP67 کامپکت Quarter Turn Actuator برای شیر پروانه
جزئیات محصول
| منبع تغذیه | 24VAC/110VAV/220VAC/380VAC/24VDC | زاویه نصب | 360 درجه |
|---|---|---|---|
| زمان/گشتاور استاندارد | 15s تا 75s/18nm تا 2500nm/160in.lbs تا 22125in.lbs | وزن کل | 1.2 کیلوگرم تا 20 کیلوگرم |
| قدرت موتور | 6W تا 140W | دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| درجه حفاظت | IP67 NEMA4/4X | ||
| برجسته کردن | یک محرک ربع دور قابل تنظیم,ACTIVATOR پنبه پروانه IP67,یک چالشی کوچک برای دریچه های ربع باری,IP67 waterproof butterfly valve actuator,compact quarter turn valve actuator |
||
توضیحات محصول
DCL Quarter Turn Actuator با گواهینامه ROHS و CSA
ویژگی ها
- کار در دور 1/4 با محدودیت های مکانیکی
- تمام قطعات کرم آلیاژ برنز بسیار با دوام و مقاومت در برابر اصطکاک نیروی بالا است
- بیش از 10000 بار چرخه های زندگی کامل باز و نزدیک با بار نامی کامل با نرخ 80٪
- ضد خوردگی آلیاژ آلومینیوم قوی با پوشش پلی استر گرم
- نشانگر موقعیت بصری شیر
- دو سوئیچ محدودی الکتریکی برای تایید موقعیت شیر، بدون نیاز به ترمز اضافی
- کنترل دستي آلن
- CSA لیست شده / UL مطابق / CE نشان داده شده / RoHS 3.0 آزمایش شده است
توضیحات
DCL محرک های الکتریکی کوپکت ربع چرخش شده اند اتوماسیون شیر پروانه برای بیش از19 سال، با بیش از150،000 واحدهنوز هم در سراسر جهان به طور قابل اعتماد کار می کنند.
دریچه های پروانه نیاز بهدر حالت کاملاً بسته شدن، چرخش بزرگبرای فشار دادن دیسک دریچه به صندلی یا کشیدن آن به عقب، به ویژه برایمهر و موم نرماین باعث می شود که محرک هاچرخش شروعیک عامل حیاتی است. تمام محرک های DCL به طور دقیق آزمایش و گواهینامه شده اندشروع با بار بیش از حد حتی در -10٪ ولتاژ نامی.
به لطف این عملکرد برتر،محرک DCL-10(قلب چرخش نامی 100 Nm) می تواند به راحتی یکدریچه پروانه DN100، در حالی که بسیاری از مارک های دیگر نیاز به عرضه یک محرک 200 Nm برای همان کاربرد دارند.
تمام دستگاه های DCL از کار خارج شده اندتست های سختگیرانه CSAو هستندبا استاندارد UL و CSA گواهی شده است. اونا همعلامت CEومطابقت با RoHS 3.0، با تست تایید شده توسطSGS.
مشخصات:
| نوع محرک | زمان استاندارد/تومنت | زمان/تومنت اختیاری | زاویه چرخش ((حداکثر محدوده) | وزن کل | منبع برق | مدار کنترل انتخاب شده |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° قابل تنظیم | 1.2 کيلوگرم | DC24V/AC24V AV110V/AC220V | انواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل تنظیم | 2.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل تنظیم | 4.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° قابل تنظیم | ۹ کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 کيلوگرم | |||
| DCL-60 | 45S/600Nm | 10 کیلوگرم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° قابل تنظیم | 19 کیلوگرم | AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 کيلوگرم | ||||
| DCL-250 | 75S/2500Nm | 20 کيلوگرم | ||||
| پارامترهای عملکردی لیست نوع تنظیم ((نوع E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 کيلوگرم | DC24V | نوع MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° قابل تنظیم | 4.5 کيلوگرم | DC24V±10٪ | نوع GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 کيلوگرم | |||
| نوع محرک | دریچه پروانه ((≤PN1.0MPa) | دریچه توپ ((≤PN1.6MPa) | دریچه تهویه ((≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50 ~ 65 | DN40 | DN50 ~ 80 |
| DCL-10 | DN80~100 | DN50 ~ 65 | DN100~200 |
| DCL-20 | DN125 ~ 150 | DN80~100 | DN250 ~ 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN250 | DN150 | DN500 ~ 600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450 ~ 600 | DN300 ~ 350 | DN1000 ~ 1200 |
