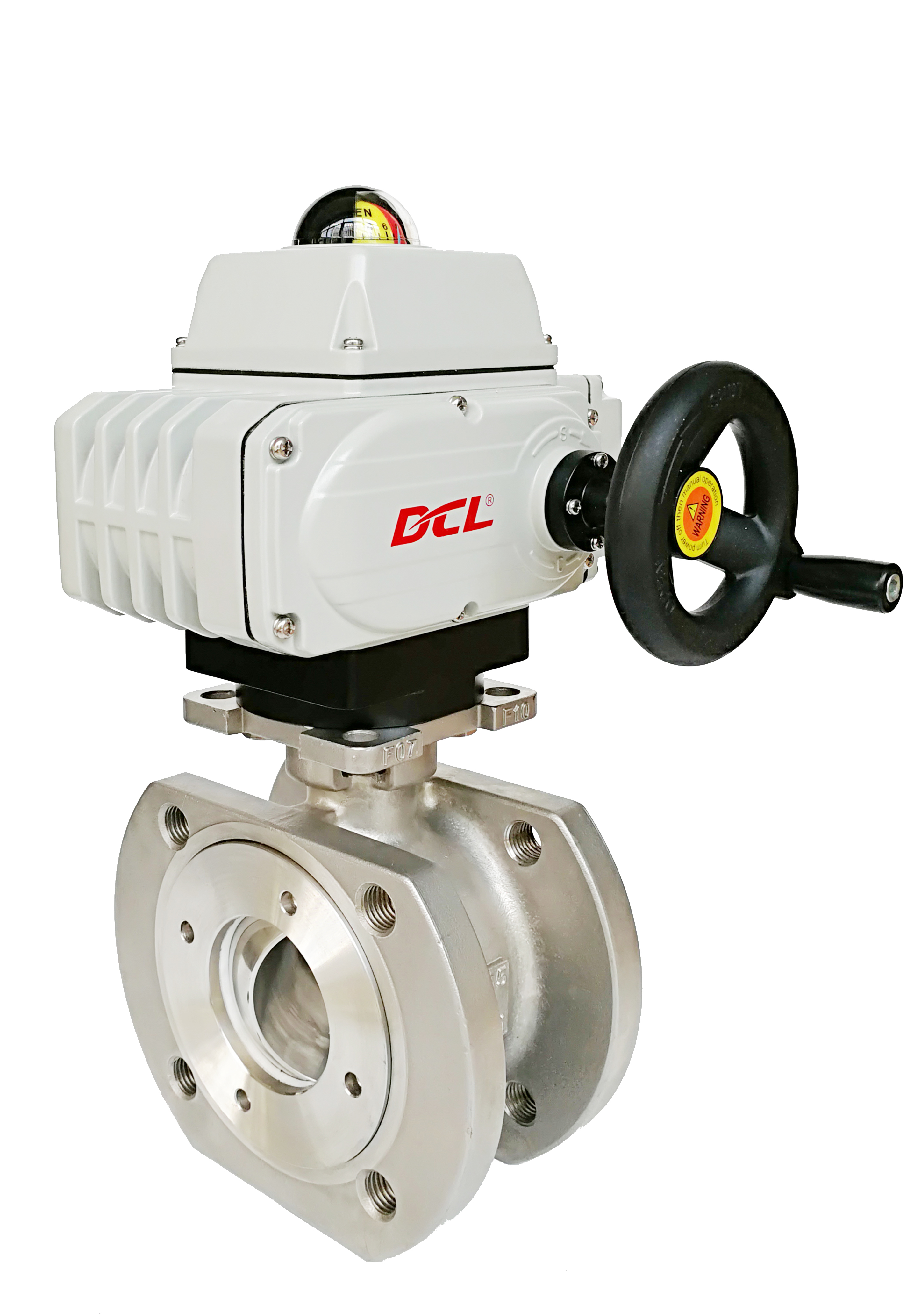

400Nm شیر توپ DC24V 9.5kg
جزئیات محصول
| زمان/گشتاور استاندارد | 30s تا 75S/100nm تا 2500nm/885in.lbs تا 22125in.lbs | زاویه نصب | 360 درجه |
|---|---|---|---|
| وزن کل | 4.5 کیلوگرم تا 20 کیلوگرم | قدرت موتور | 15w تا 140W |
| دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | درجه حفاظت | IP67 NEMA4/4X |
| منبع تغذیه | 24VAC/110VAV/220VAC | ||
| برجسته کردن | عامل شیر توپ 400Nm,محرک تراکم دار DC24V,9.5 کیلوگرم ولتاژ توپ,DC24V compact actuator,9.5kg ball valve actuator |
||
توضیحات محصول
محافظت از بیش از حد گرمای محرک فشرده / محافظت از بیش از حد گشتاور اختیاری
ویژگی ها
- کار در چهار نوبت با محدودیت های مکانیکی
- محفظه آلومینیوم ضد آب IP67 محکم و محکم/بررسی 100٪ زیر آب
- دو سوئیچ مرجع محدودیت برای تایید موقعیت شیر
- نشانگر موقعیت بصری دریچه / مسطح یا کج
- کنترل دستی/ چرخ دستی اختیاری
- اجزای گرمایشی الکترونیکی PTC اختیاری برای ضد تهویه
- محافظت از بیش از حد گرمایی موتور کار سنگین با محافظ بیش از حد PTC
- خود قفل چرخ دنده باعث می شود محرک در آخرین موقعیت خود باقی می ماند زمانی که قدرت از دست می دهد
- محافظ چرخش بیش از حد برای محرک های چرخش بزرگتر از 100Nm اختیاری است
- قدرت اضطراری محلی دکمه خاموش اختیاری
- گواهینامه CSA بر اساس استاندارد UL / علامت CE
توضیحات
محرک های الکتریکی سری DCL معمولاً برای کار با دستگاه های ربع دور مانند شیرپوش، شیرپوش توپ، دامپر یا بازوی تکان دهنده استفاده می شوند.موتور یک جعبه گیربکس کاملا فلزی را که مرحله نهایی آن مجموعه گیربکس کرم است، حرکت می دهد.در صورت استفاده از یک سیگنال مداوم عقب، موتور به طور خودکار متوقف می شود.موتور در جهت مخالف چرخش می کند تا خروجی را به موقعیت اصلی خود بازگرداند..
تمام محرک های DCL از یک چرخ کرم مرکب مس (برنز) استفاده می کنند که به طور خاص به عنوان یک واحد یکپارچه ریخته شده است، نه فقط پوشش داده شده است. این به طور قابل توجهی قدرت گیر را افزایش می دهد،مقاومت لباس، و دوام کلی.
در محرک های الکتریکی معمولی، آسیب پذیرترین قطعه چرخ دنده یا چرخ دنده مرحله نهایی است، زیرا نزدیک ترین به خروجی قرار دارد و بنابراین بیشترین گشتاور و اصطکاک را تحمل می کند.به عبارت ديگه، طراحی و مواد دستگاه کرم به طور انتقادی عمر عملکرد را تعیین می کنند.
DCL طول عمر را به دو روش بهبود می بخشد:
طراحی چرخ کرم با شعاع بزرگ (بغل بلند) در نتیجه کاهش فشار بر روی هر دندان و کاهش فرسایش و خستگی.
استفاده از یک چرخ کرم کامل برنز (سنگ آهن) ، نه فقط یک چرخ کرم پوشانده شدهسازگاری خوب تحت تماس کششی، و رفتار اصطکاک پایدار در طول یک عمر خدمت طولانی.
در نتیجه، ترکیب DCL از یک چرخ کرم قطر بزرگ و کل برنز با یک شاخه کرم به درستی سخت شده و با دقت درمان شده ارائه می دهد قابل اعتماد، با دوام،انتقال کم سر و صدا با طول عمر قابل توجهی در مقایسه با محرک هایی که از دنده های پوشش داده شده یا کوچک استفاده می کنند.
مشخصات
| نوع محرک | زمان استاندارد/تومنت | زمان/تومنت اختیاری | زاویه چرخش ((حداکثر محدوده) | وزن کل | منبع برق | مدار کنترل انتخاب شده |
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° قابل تنظیم | 1.2 کيلوگرم | DC24V/AC24V AV110V/AC220V | انواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل تنظیم | 2.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل تنظیم | 4.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° قابل تنظیم | ۹ کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 کيلوگرم | |||
| DCL-60 | 45S/600Nm | 10 کیلوگرم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° قابل تنظیم | 19 کیلوگرم | AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 کيلوگرم | ||||
| DCL-250 | 75S/2500Nm | 20 کيلوگرم | ||||
| پارامترهای عملکردی لیست نوع تنظیم ((نوع E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 کيلوگرم | DC24V | نوع MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° قابل تنظیم | 4.5 کيلوگرم | DC24V±10٪ | نوع GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 کيلوگرم | |||
