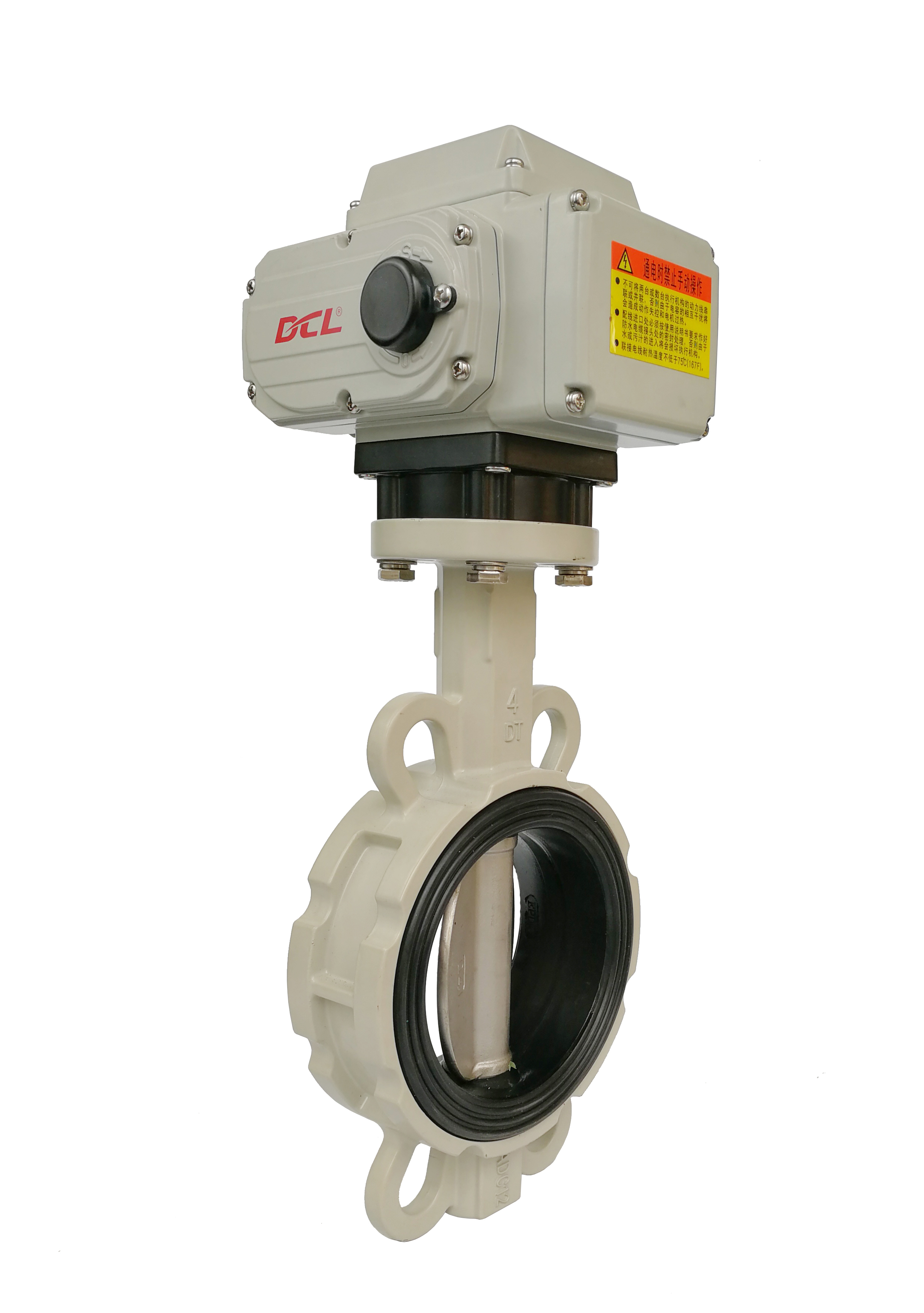

کامپکت 1/4 چرخش 400Nm DC24V HVAC فعل شیر پروانه
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نام | 3 فاز اکتواتور | زاویه نصب | 360 درجه |
|---|---|---|---|
| وزن کل | 2.5 کیلوگرم تا 20 کیلوگرم | منبع تغذیه | 380VAC/400VAC/415VAC |
| عملیات | عملکرد 1/4 چرخش | تایپ کنید | محرک چهارم چرخش |
توضیحات محصول
عملگر سه فاز با منبع تغذیه سه فاز AC با سوئیچ کنتاکت غیرفعال برای موقعیت شیر
توضیحات
عملگرهای الکتریکی فشرده DCL به طور گسترده در کاربردهای HVAC، به ویژه با شیرهای پروانه ای استفاده می شوند. در سیستم های اتوماسیون ساختمان، این عملگرها نقش مهمی در تنظیم دمای داخلی، جریان هوای واحد تهویه مطبوع، جریان آب سرد و گرم، تخلیه میعانات و تعادل هیدرولیکی کلی ایفا می کنند.
مدار کنترل نوع H DCL همراه با موتور AC سه فاز به طور خاص برای عملگرهایی طراحی شده است که توسط 380 VAC یا 440 VAC در 50/60 هرتز تغذیه می شوند - منابع تغذیه ای که معمولاً در محیط های صنعتی سنگین مانند نیروگاه ها و کارخانه های فولاد یافت می شوند. مشابه عملگرهای تک فاز، هنگامی که یک سیگنال کنترل ولتاژ پیوسته اعمال می شود، موتور یک مجموعه چرخ دنده فلزی مستحکم را به حرکت در می آورد که شفت خروجی را 90 درجه می چرخاند. حرکت دقیقاً توسط بادامک های داخلی کنترل می شود که سوئیچ های محدود کننده را فعال می کنند، به طور خودکار موتور را متوقف می کنند و یک سیگنال تماس خشک را در موقعیت کاملاً باز ارائه می دهند. هنگامی که یک سیگنال پیوسته معکوس دریافت می شود، موتور در جهت مخالف کار می کند و عملگر را به موقعیت بسته باز می گرداند.
عملگر به راحتی نصب می شود و کاملاً با استانداردهای نصب چند فلنج ISO 5211 مطابقت دارد و دارای یک درایو خروجی دو مربعی برای اتصال قابل اعتماد شیر است.
مشخصات:
| نوع عملگر | شیر پروانه ای (≤PN1.0MPa) | شیر توپی (≤PN1.6MPa) | شیر هواکش (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| نوع عملگر | زمان/گشتاور استاندارد | زمان/گشتاور اختیاری | زاویه چرخش (حداکثر محدوده) | وزن کل | منبع تغذیه | مدار کنترل انتخاب شده |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° قابل تنظیم | 1.2 کیلوگرم | DC24V/AC24V AV110V/AC220V | انواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل تنظیم | 2.5 کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل تنظیم | 4.5 کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° قابل تنظیم | 9 کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 کیلوگرم | |||
| DCL-60 | 45S/600Nm | 10 کیلوگرم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° قابل تنظیم | 19 کیلوگرم | AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 کیلوگرم | ||||
| DCL-250 | 75S/2500Nm | 20 کیلوگرم | ||||
| فهرست پارامترهای عملکرد نوع تنظیم (نوع E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 کیلوگرم | DC24V | نوع MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° قابل تنظیم | 4.5 کیلوگرم | DC24V±10% | نوع GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5 کیلوگرم | |||
ویژگی ها
- عملکرد 1/4 دور با قفل خودکار
- نوع مدولاسیون موجود با سیستم موقعیت یابی الکتریکی
- شیر توپی و شیر پروانه ای را برای تنظیم یا قطع جریان خودکار کنید
- موتور عایق کلاس F
- موتور سنگین با حفاظت اضافه بار حرارتی/نرخ کار 80%
- بیش از 10000 بار چرخه عمر کامل با بار نامی کامل
- مقاومت در برابر محیط های با دمای بسیار پایین و بالا و رطوبت بالا
- دو سوئیچ محدود کننده کمکی برای تأیید موقعیت شیر
- دسته دستی استاندارد
- دکمه خاموش اضطراری محلی اختیاری
- چرخ دنده تمام فلزی با قفل خودکار با عملیات نرم نیتروره، بدون نیاز به ترمز اضافی
- CSA فهرست شده/مطابق با UL/CE علامت گذاری شده/RoHS 3.0 آزمایش شده
