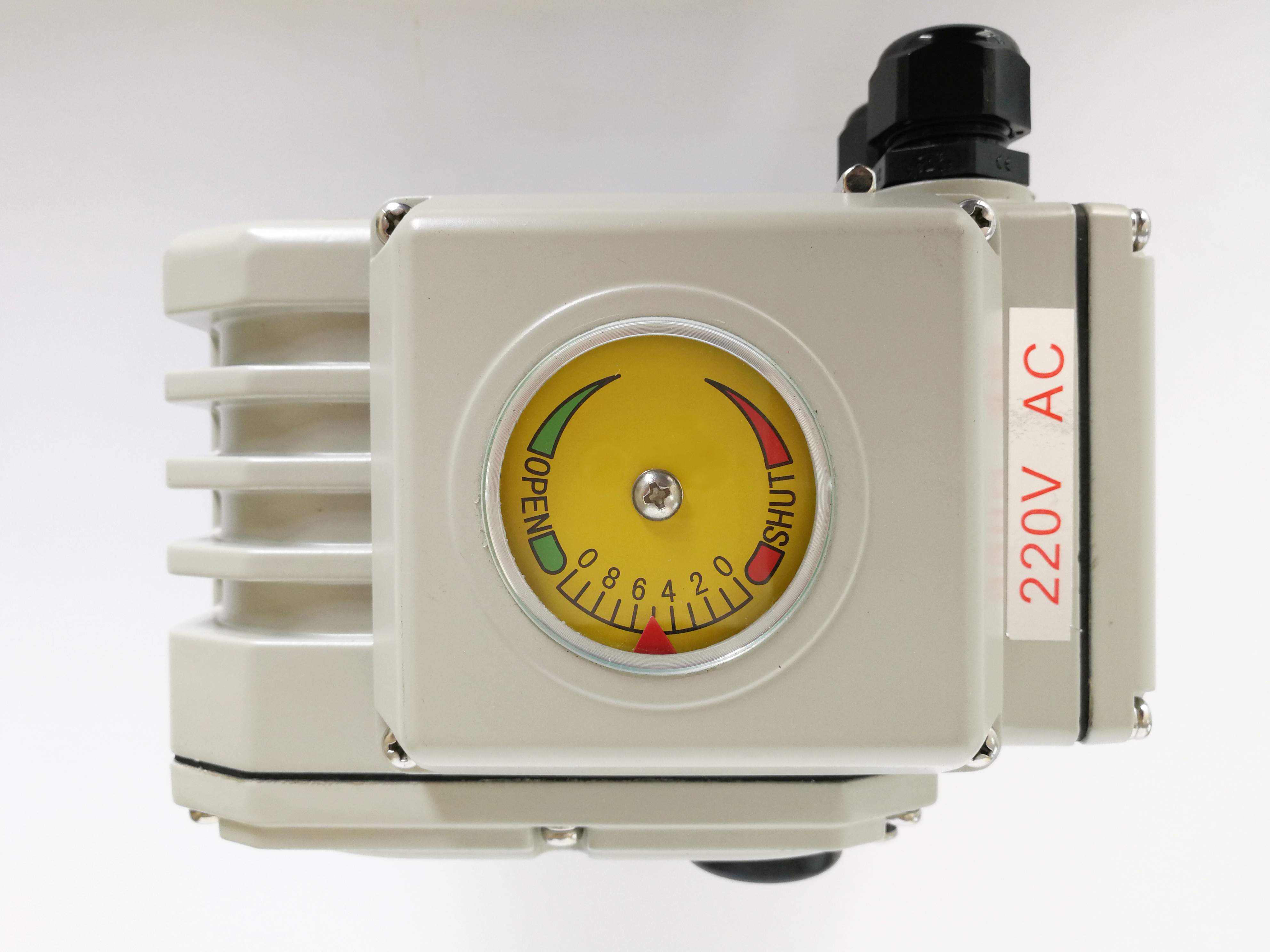

CSA IP67 کامپکت 90° AC24V 200Nm Smart Electric Actuator
جزئیات محصول
| زمان/گشتاور استاندارد | 15s تا 75s/18nm تا 2500nm/160in.lbs تا 22125in.lbs | زاویه نصب | 360 درجه |
|---|---|---|---|
| سیگنال ورودی | 4-20mA یا 2-10V / 1-5V اختیاری | سیگنال خروجی | 4-20 میلی آمپر |
| دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | وزن کل | 2.5 کیلوگرم تا 20 کیلوگرم |
| قدرت موتور | 10W تا 140W | درجه حفاظت | IP67 NEMA4/4X |
| منبع تغذیه | 24VAC/110VAV/220VAC | ||
| برجسته کردن | محرک الکتریکی هوشمند ضد آب IP67,محرک الکتریکی فشرده 90 درجه,محرک 200 نیوتن متر 24 ولت,90° compact electric actuator,24V 200Nm torque actuator |
||
توضیحات محصول
حفاظت از دوران چرخش بر روی محرک الکتریکی هوشمند فشرده/کنترل آزمون دوران چرخش
ویژگی ها
- ربع دور با محدودیت های مکانیکی
- طراحی یکپارچه موتور / جعبه کنترل / خانه برای ساخت کل محرک فشرده
- حفاظت از بیش از گشتاور با عملکرد آزمایش گشتاور کنترل کننده هوشمند کامل
- عملکرد بالا EMC با EFT، ESD و ولتاژ بالا برای کنترل بسته آزمایش شده است
- موتور کار سنگین با محافظت از بیش از حد حرارتی
- خانه آلومینیوم سخت با فشار بالا با IP67 و NEMA 4X ضد آب و هوا
- شاخص موقعیت شیر/نمایشگر مسطح یا نشانگر کج موجود است
- کنترل دستی با کلید یا چرخ دستی
- گواهینامه CSA بر اساس UL و استاندارد CSA / CE نشان داده شده / RoHS 3.0 تصویب شده است
مشخصات
| نوع | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| قدرت | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| چرخش خروجی | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| زمان بازیگری | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| زاویه چرخش | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| قدرت موتور | 10W | 25 وات | ۴۰ وات | ۹۰ وات | ۹۰ وات | 120 وات | 140 وات | 140 وات |
| جریان نامی | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| وزن کل | 2.5 کیلو | 4.5 کیلو | ۹ کیلوگرم | 9.5 کیلو | 10 کیلوگرم | 19 کیلوگرم | 19.5 کیلو | 20 کیلوگرم |
| سیگنال ورودی | 4-20mADC,1-5VDC,2-10VDC | |||||||
| خروجی سنگال | 4-20mADC | |||||||
| اشتباه اساسی | نه بیشتر از ± 1٪ | |||||||
| اشتباه متقابل | بیش از ۱٪ | |||||||
| فضای مرده | 0.5 تا 5 درصد قابل تنظیم | |||||||
| ویژگی خنک کننده | 0 بار | |||||||
| خطای تکراری در اکتواتور | ≤1٪ | |||||||
| مقاومت عایق بندی | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| کلاس ولتاژ مقاومت | AC24V:500VAC 1 دقیقه AC110/220V:1500VAC 1 دقیقه | |||||||
| کلاس حفاظت | IP67 | |||||||
| زاویه نصب | 360 درجه در هر زاویه ای | |||||||
| رابط الکتریکی | دو G1/2 Wate-proof Cable Connector، یکی برای خط برق و یکی برای خط سیگنال | |||||||
| دمای محیط | -20°C~+55°C | |||||||
| تابع اختیاری | محافظ چرخش بیش از حد/گرمکن ضد رطوبت/اسپیچ تماس غیرفعال/نمایشگر گنبد/دستگیر | |||||||
| یادآوری | هر سیگنال ورودی یا خروجی دیگر مورد نیاز، لطفا در سفارش خرید مشخص شود. | |||||||
توضیحات
اکتور الکتریکی مدول کننده هوشمند DCL با یک سیستم موقعیت دهی الکتریکی (EPS) یکپارچه شده است.که در آن زاویه چرخش گره محرک خروجی رابطه ای متناسب خطی دقیق با سیگنال کنترل ورودی را حفظ می کند که در 420 mA در دسترس است، پروتکل های سیگنال 2V10 و یا 1V5
کنترل کننده هوشمند همچنین دارای عملکرد نظارت بر جریان موتور در زمان واقعی است. در صورت توقف موتور، جریان کار ناگهانی و قابل توجهی را تجربه می کند.کنترل کننده برنامه ریزی شده برای قطع منبع برق موتور دقیقا 3 ثانیه پس از تشخیص این افزایش جریاناین یک مکانیسم حفاظت از تورک بیش از حد الکترونیکی است که در مقایسه با راه حل های حفاظت از تورک بیش از حد مکانیکی سنتی، دقت بالاتری را ارائه می دهد.
تمام محرک ها از آزمایشات صمیمیت شخص ثالث توسط CSA، با انطباق کامل با استانداردهای UL و CSA صنعتی، تحت آزمایش سختگیرانه قرار گرفته اند.درجه بندی چرخه کار مستمر برای کل سری محصولات بیش از 70٪ استعلاوه بر این، سیستم EPS دارای یک عملکرد خود کالیبراسیون اتوماتیک است.که به طور موثر پدیده " شکار " را از بین می برد (تذبذب در اطراف موقعیت تنظیم شده) و یک سیگنال خروجی استاندارد را برای نظارت بر موقعیت در زمان واقعی فراهم می کند.
