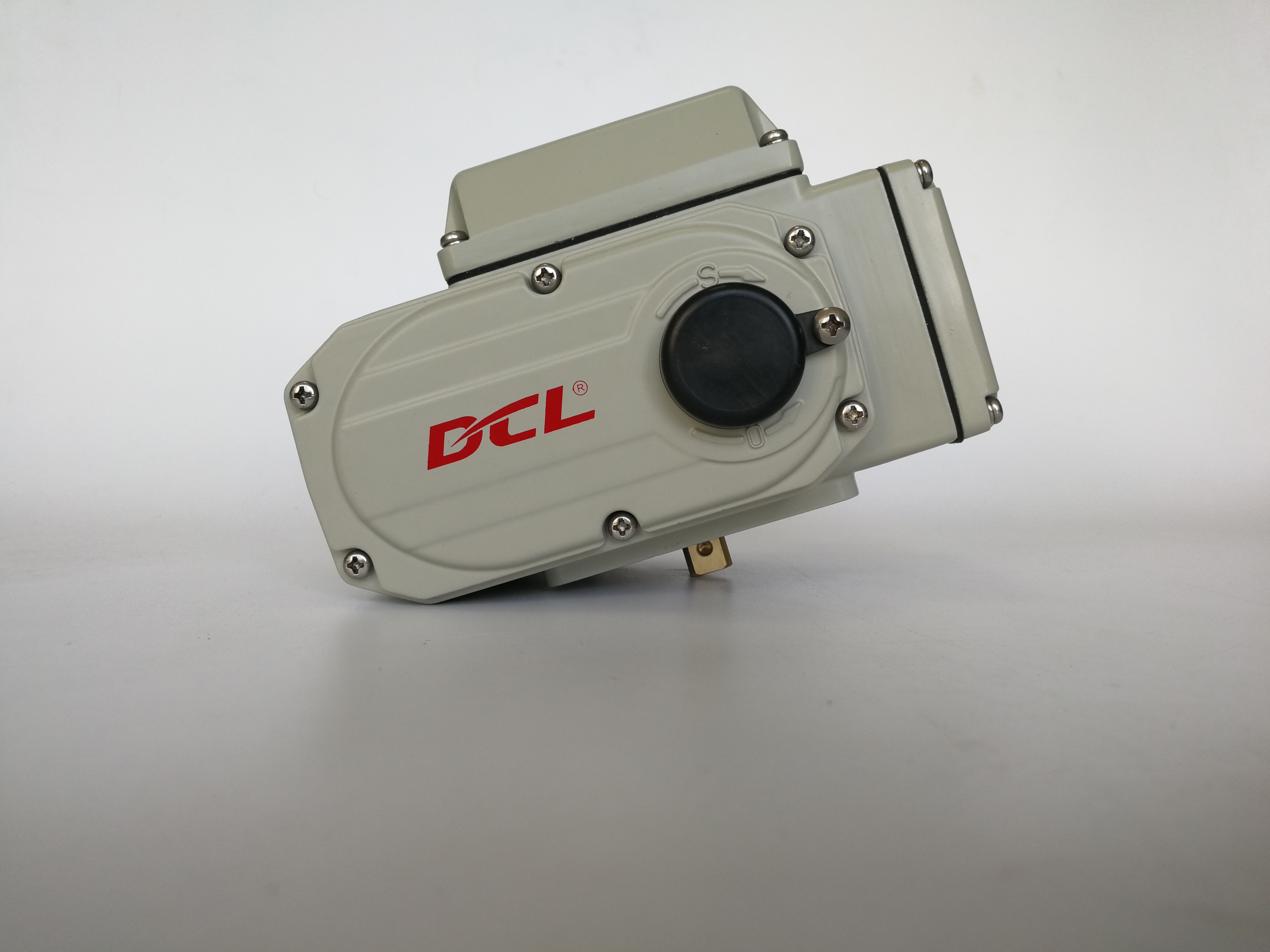

3 مرحله 1/4 چرخش 400Nm DC24V HVAC Butterfly Valve Actuator
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نام | 3 فاز اکتواتور | زاویه نصب | 360 درجه |
|---|---|---|---|
| وزن کل | 2.5 کیلوگرم تا 20 کیلوگرم | منبع تغذیه | 380VAC/400VAC/415VAC |
| عملیات | عملکرد 1/4 چرخش | تایپ کنید | محرک یک چهارم دور |
| برجسته کردن | 3 فاز فلفل دریچه محرک,دستگاه 24 ولت HVAC با ضمانت,۴۰۰Nm Quarter Turn Actuator,24V HVAC actuator with warranty,400Nm quarter turn actuator |
||
توضیحات محصول
محرک سه فاز که توسط AC سه فاز با سوئیچ تماس منفعل برای موقعیت شیر تغذیه می شود
توضیحات
محرک های الکتریکی فشرده DCL به طور گسترده ای در سیستم های HVAC، به ویژه برای استفاده با شیرهای پروانه استفاده می شوند.آنها نقش محوری در تنظیم دمای داخلی دارند، جریان هوا در واحد کنترل هوا، جریان آب سرد و گرم، تخلیه گمرکی و تعادل هیدرولیک کلی.
مدار کنترل DCL H-type، همراه با یک موتور سه فاز AC،به طور خاص برای محرک هایی که با 380 VAC یا 440 VAC (50/60 Hz) تغذیه می شوند طراحی شده است که معمولاً در محیط های صنعتی سنگین مانند نیروگاه ها و فولادخانه ها استفاده می شودمانند محرک های تک فاز، هنگامی که یک سیگنال کنترل ولتاژ مداوم اعمال می شود، موتور یک گیر تمام فلزی قوی را برای چرخش شیفت خروجی 90 ° حرکت می دهد.سفر با دقت توسط دوربين هاي داخلي که سوئيچ هاي محدود کننده را فعال مي کنند، تنظيم مي شود، به طور خودکار موتور را متوقف می کند و یک سیگنال تماس خشک را در موقعیت کاملاً باز ارسال می کند. پس از دریافت یک سیگنال مداوم عقب، موتور در جهت مخالف کار می کند.بازگشت محرک به حالت بسته.
نصب محرک آسان است و به طور کامل با استاندارد نصب چند فلج ISO 5211 مطابقت دارد و مجهز به یک درایو خروجی دو مربع برای اتصال ایمن شیر است.
مشخصات:
| نوع محرک | دریچه پروانه ((≤PN1.0MPa) | دریچه توپ ((≤PN1.6MPa) | دریچه تهویه ((≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50 ~ 65 | DN40 | DN50 ~ 80 |
| DCL-10 | DN80~100 | DN50 ~ 65 | DN100~200 |
| DCL-20 | DN125 ~ 150 | DN80~100 | DN250 ~ 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN250 | DN150 | DN500 ~ 600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450 ~ 600 | DN300 ~ 350 | DN1000 ~ 1200 |
| نوع محرک | زمان استاندارد/تومنت | زمان/تومنت اختیاری | زاویه چرخش ((حداکثر محدوده) | وزن کل | منبع برق | مدار کنترل انتخاب شده |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° قابل تنظیم | 1.2 کيلوگرم | DC24V/AC24V AV110V/AC220V | انواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل تنظیم | 2.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل تنظیم | 4.5 کيلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° قابل تنظیم | ۹ کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 کيلوگرم | |||
| DCL-60 | 45S/600Nm | 10 کیلوگرم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° قابل تنظیم | 19 کیلوگرم | AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 کيلوگرم | ||||
| DCL-250 | 75S/2500Nm | 20 کيلوگرم | ||||
| پارامترهای عملکردی لیست نوع تنظیم ((نوع E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 کيلوگرم | DC24V | نوع MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° قابل تنظیم | 4.5 کيلوگرم | DC24V±10٪ | نوع GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 کيلوگرم | |||
ویژگی ها
- کار 1/4 دور با قفل کردن خودکار
- نوع تعدیل در دسترس با سیستم موقعیت دهی الکتریکی
- خودکار شیر توپ و شیر پروانه برای تنظیم یا قطع جریان
- موتور عایق بندی کلاس F
- موتور کار سنگین با محافظت از بیش از حد حرارتی/ نرخ کار 80٪
- بیش از 10000 بار چرخه عمر کامل با بار نام تجاری کامل
- مقاومت در برابر محیط با دمای بسیار پایین و بالا و رطوبت بالا
- دو سوئیچ مرجع محدودیت برای تایید موقعیت شیر
- دسته دستی استاندارد
- دکمه خاموش کردن برق محلی اضطراری اختیاری است
- خود قفل کردن تمام دنده های فلزی با درمان نیتراید نرم، بدون نیاز به ترمز اضافی
- CSA لیست شده / UL مطابق / CE نشان داده شده / RoHS 3.0 آزمایش شده است
