یک چهارم دور 4-20mADC ولتاژ موتورهای متناوب

  • Quarter Turn 4-20mADC Intermittent Motorized Valve Actuator
محل منبع ووهان، چین
نام تجاری DCL
گواهی CE/ROHS/CSA/IP67
شماره مدل DCL E مدل
مقدار حداقل تعداد سفارش 1 عدد
جزئیات بسته بندی کارتن / پالت
زمان تحویل 7 روز کاری
شرایط پرداخت D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه 5000 عدد در ماه
جزئیات محصول
زمان/گشتاور استاندارد 20s تا 75S/50nm تا 2500nm/442in.lbs تا 22125in.lbs زاویه نصب 360 درجه
سیگنال ورودی 4-20MADC/1-5VDC/2-10VDC سیگنال خروجی 4-20madc
منبع تغذیه 24VAC/110VAV/220VAC وزن کل 2.5 کیلوگرم تا 20 کیلوگرم
قدرت موتور 10W تا 140W دمای محیط -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
درجه حفاظت IP67 NEMA4/4X
برجسته کردن

4-20mA موتورهای دریچه ای,یک ربع چرخ محرک با ضمانت,عامل دریچه کار متناوب

,

quarter turn actuator with warranty

,

intermittent duty valve actuator
پیام بگذارید
توضیحات محصول
S4 دستگاه حرکتی با نرخ کار متناوب در یک چهارم دور با کار 1200 بار در ساعت

پارامترهای DCL-05E ~ 250E.pdf

توضیحات

اکتواتورهای مدول کننده DCL: برای دقت بالا طراحی شده اند

محرک های الکتریکی مدول کننده DCL برای:S4 کار دوره ای متناوبدر محیط های با دقت بالا مثلپردازش شیمیایی و مواد غذایی و نوشیدنی، جایی که کنترل جریان نیاز به تنظیم مداوم دارد، فرکانس شروع محرک فوق العاده بالا است.

برخلاف طرح های استاندارد که شروع مکرر باعث ایجاد گرما سریع و خاموش شدن حرارتی می شود، محرک های DCL دارایموتورهای دارای گشتاور بالابا به حداقل رساندن ضربه ی جریان شروع، ما بدون فعال کردن محافظ های بیش از حد گرما و یا به خطر انداختن دمای پوسته، عملکردی پایدار را تضمین می کنیم.محرک های ما در صنعت پیشرو هستند1200 شروع در ساعت، ارائه قابلیت اطمینان مورد نیاز برای سخت ترین حلقه های کنترل.گواهینامه CSAکه هر دو استاندارد UL و CSA را برآورده کند.

نوع DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
قدرت AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
چرخش خروجی 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
زمان بازیگری 20S 30S 30S 30S 45S 30S 48S 75S
زاویه چرخش 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
قدرت موتور 10W 25 وات ۴۰ وات ۹۰ وات ۹۰ وات 120 وات 140 وات 140 وات
جریان نامی 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
وزن کل 2.5 کیلو 4.5 کیلو ۹ کیلوگرم 9.5 کیلو 10 کیلوگرم 19 کیلوگرم 19.5 کیلو 20 کیلوگرم
سیگنال ورودی 4-20mADC,1-5VDC,2-10VDC
خروجی سنگال 4-20mADC
اشتباه اساسی نه بیشتر از ± 1٪
اشتباه متقابل بیش از ۱٪
فضای مرده 0.5 تا 5 درصد قابل تنظیم
ویژگی خنک کننده 0 بار
خطای تکراری در اکتواتور ≤1٪
مقاومت عایق بندی AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
کلاس ولتاژ مقاومت AC24V:500VAC 1 دقیقه AC110/220V:1500VAC 1 دقیقه
کلاس حفاظت IP67
زاویه نصب 360 درجه در هر زاویه ای
رابط الکتریکی دو G1/2 Wate-proof Cable Connector، یکی برای خط برق و یکی برای خط سیگنال
دمای محیط -20°C~+55°C
تابع اختیاری محافظ چرخش بیش از حد/گرمکن ضد رطوبت/اسپیچ تماس غیرفعال/نمایشگر گنبد/دستگیر
یادآوری هر سیگنال ورودی یا خروجی دیگر مورد نیاز، لطفا در سفارش خرید مشخص شود.
ویژگی ها
  • کار در چهار نوبت با تنظیم کنترل شده توسط سیگنال ورودی 4-20mA/1-5V/2-10V
  • موقعیت محرک خروجی اکتور متناسب با سیگنال ورودی است
  • پاکت کنترل کامل هوشمند در داخل محرک با طراحی یکپارچه قرار دارد
  • تا 1200 بار در ساعت و بیش از 200،000 بار آزمایش شروع با بار نامی کامل
  • IP 67 و نوع 4X هاسینگ آلیاژ آلومینیوم ریخته شده سخت با مهر و موم NBR
  • سیگنال خروجی 4-20mA برای موقعیت شیر
  • کنترل دستي
  • گواهینامه CSA بر اساس UL 429 و CSA C22.2/CE

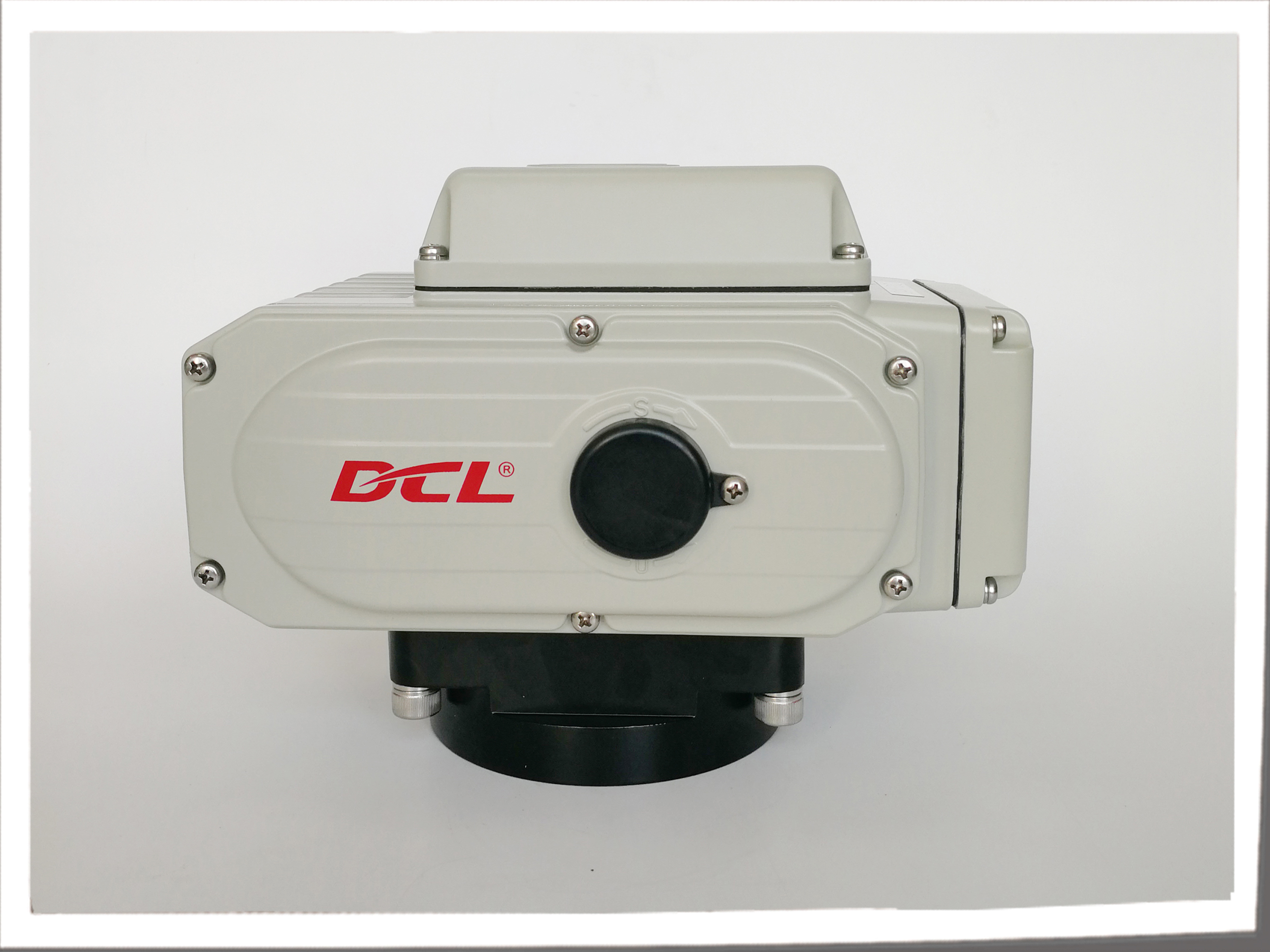

یک چهارم دور 4-20mADC ولتاژ موتورهای متناوب 0 یک چهارم دور 4-20mADC ولتاژ موتورهای متناوب 1
