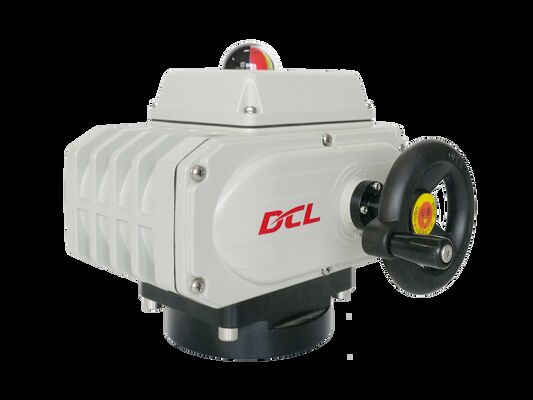

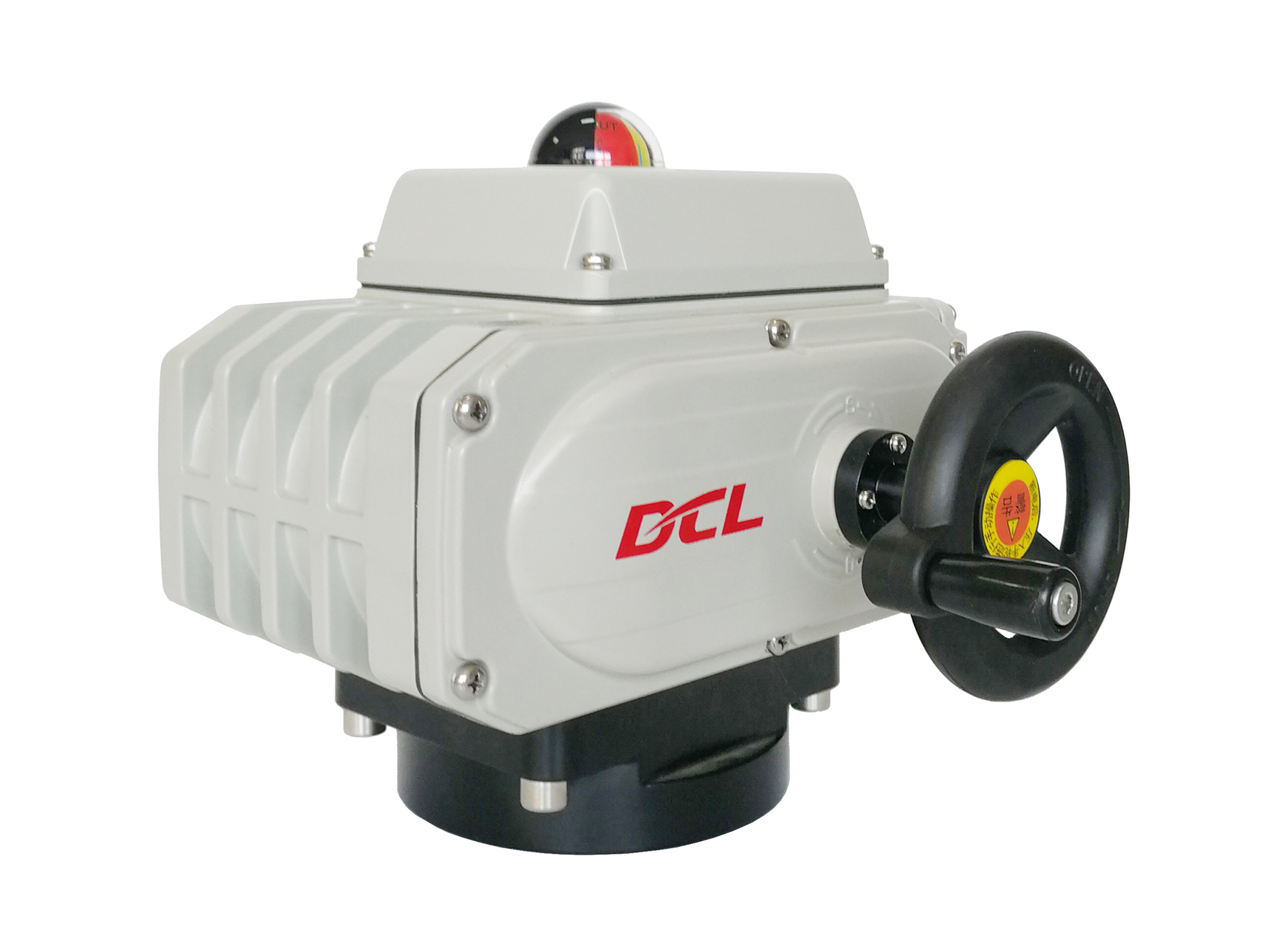

عملگر الکتریکی هوشمند خود کالیبره شونده CSA ISO5211 AC220V 200Nm
جزئیات محصول
| منبع تغذیه | 24VAC/110VAV/220VAC/380VAC | قدرت موتور | 6W تا 140W |
|---|---|---|---|
| گشتاور استاندارد | 50nm تا 2500nm/442in.lbs تا 22125in.lbs | زمان استاندارد | 20 تا 75s |
| سیگنال ورودی | 4-20MADC/1-5VDC/2-10VDC | سیگنال خروجی | 4-20madc |
| درجه حفاظت | IP67 NEMA4/4X | وزن کل | 1.2 کیلوگرم تا 20 کیلوگرم |
| دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | زاویه نصب | 360 درجه |
| برجسته کردن | عملگر الکتریکی CSA ISO5211,عملگر هوشمند خود کالیبره شونده,عملگر AC220V 200Nm,self-calibrating smart actuator,AC220V 200Nm actuator |
||
توضیحات محصول
عملگر برقی هوشمند خود کالیبره با ماژول موقعیت یابی / خطای تکرار شونده ≤ 1%
ویژگی ها
- چرخش ربع دور با محدودیت های مکانیکی
- طراحی منحصر به فرد یکپارچه موتور/بسته کنترل/محفظه با اندازه بسیار کوچک و ظاهر زیبا
- محافظت در برابر گشتاور بیش از حد توسط عملکرد تست گشتاور کنترلر هوشمند کاملاً پلمپ شده
- EMC با کارایی بالا با تست های EFT، ESD و ولتاژ بالا برای بسته کنترل
- موتور سنگین با محافظت در برابر اضافه بار حرارتی
- محفظه آلیاژ آلومینیوم ضد آب با پوشش پلی استر پیوند حرارتی
- نشانگر موقعیت شیر / نشانگر تخت یا نشانگر محدب موجود است
- خروجی سیگنال 4-20 میلی آمپر برای موقعیت شیر
- عملکرد خود کالیبراسیون و خود بررسی مشکل
- نصب شیر چند فلنجی استاندارد ISO5211
- عملکرد دستی با آچار یا چرخ دستی
- گواهینامه CSA مطابق با استاندارد UL و CSA / علامت CE / RoHS 3.0
مشخصات
| نوع | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| برق | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| گشتاور خروجی | 50 نیوتن متر | 100 نیوتن متر | 200 نیوتن متر | 400 نیوتن متر | 600 نیوتن متر | 1000 نیوتن متر | 2000 نیوتن متر | 3000 نیوتن متر |
| زمان عمل | 20 ثانیه | 30 ثانیه | 30 ثانیه | 30 ثانیه | 45 ثانیه | 30 ثانیه | 90 ثانیه | 110 ثانیه |
| زاویه چرخش | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه |
| توان موتور | 10 وات | 25 وات | 40 وات | 90 وات | 90 وات | 120 وات | 140 وات | 140 وات |
| جریان نامی | 1.50/0.24/ 0.16 آمپر | 2.12/0.57/ 0.35 آمپر | 3.65/0.65/ 0.37 آمپر | 6.80/1.12/ 0.57 آمپر | 6.80/1.18/ 0.60 آمپر | 1.93/0.94 آمپر | 1.75/0.96 آمپر | 1.75/0.98 آمپر |
| وزن کل | 2.5 کیلوگرم | 4.5 کیلوگرم | 9 کیلوگرم | 9.5 کیلوگرم | 10 کیلوگرم | 19 کیلوگرم | 19.5 کیلوگرم | 20 کیلوگرم |
| سیگنال ورودی | 4-20 میلی آمپر DC، 1-5 ولت DC، 2-10 ولت DC | |||||||
| سیگنال خروجی | 4-20 میلی آمپر DC | |||||||
| خطای پایه | بیشتر از ±1% نباشد | |||||||
| خطای رفت و برگشتی | بیشتر از 1% نباشد | |||||||
| فضای مرده | 0.5%-5.0% قابل تنظیم | |||||||
| مشخصه میرایی | 0 بار | |||||||
| خطای تکرار شونده در عملگر | ≤1% | |||||||
| مقاومت عایقی | AC24V: 100MΩ/250VDC AC110/220V: 100MΩ/500VDC | |||||||
| کلاس ولتاژ قابل تحمل | AC24V: 500VAC 1 دقیقه AC110/220V: 1500VAC 1 دقیقه | |||||||
| کلاس حفاظت | IP67 | |||||||
| زاویه نصب | 360 درجه در هر زاویه | |||||||
| رابط الکتریکی | دو کانکتور کابل ضد آب G1/2، یکی برای خط برق و دیگری برای خط سیگنال | |||||||
| دمای محیط | -20 درجه سانتیگراد تا +55 درجه سانتیگراد | |||||||
| عملکرد اختیاری | محافظ گشتاور بیش از حد / هیتر رطوبت گیر / سوئیچ تماس پسیو / نشانگر گنبدی / دسته | |||||||
| توضیحات | عملگر برقی مدولاسیون DCL دارای یک | |||||||
طراحی یکپارچه
است که موتور، ماژول کنترل و محفظه را در یک واحد ترکیب می کند.برخلاف بسیاری از عملگرهای برقی دیگر که به یک محفظه جداگانه اضافی برای کنترلر نیاز دارند و ظاهری حجیم و غیر فشرده ایجاد می کنند، عملگر DCL مجهز به یک ماژول کنترل چند منظوره فوق العاده فشرده است. اندازه آن قابل مقایسه با یک بلوک ترمینال استاندارد از نوع روشن/خاموش است و امکان نصب مرتب آن را در محفظه سیم کشی فراهم می کند.این ماژول کنترل هوشمند
کاملاً پلمپ شده
است تا از قطعات الکترونیکی در برابر لرزش و رطوبت محافظت کند.عملگر با موفقیت تست های سختگیرانه EMC، از جمله تست های EFT، ESD و surge را پشت سر گذاشته است و دارای گواهینامه CSA مطابق با استانداردهای UL و CSA می باشد.
