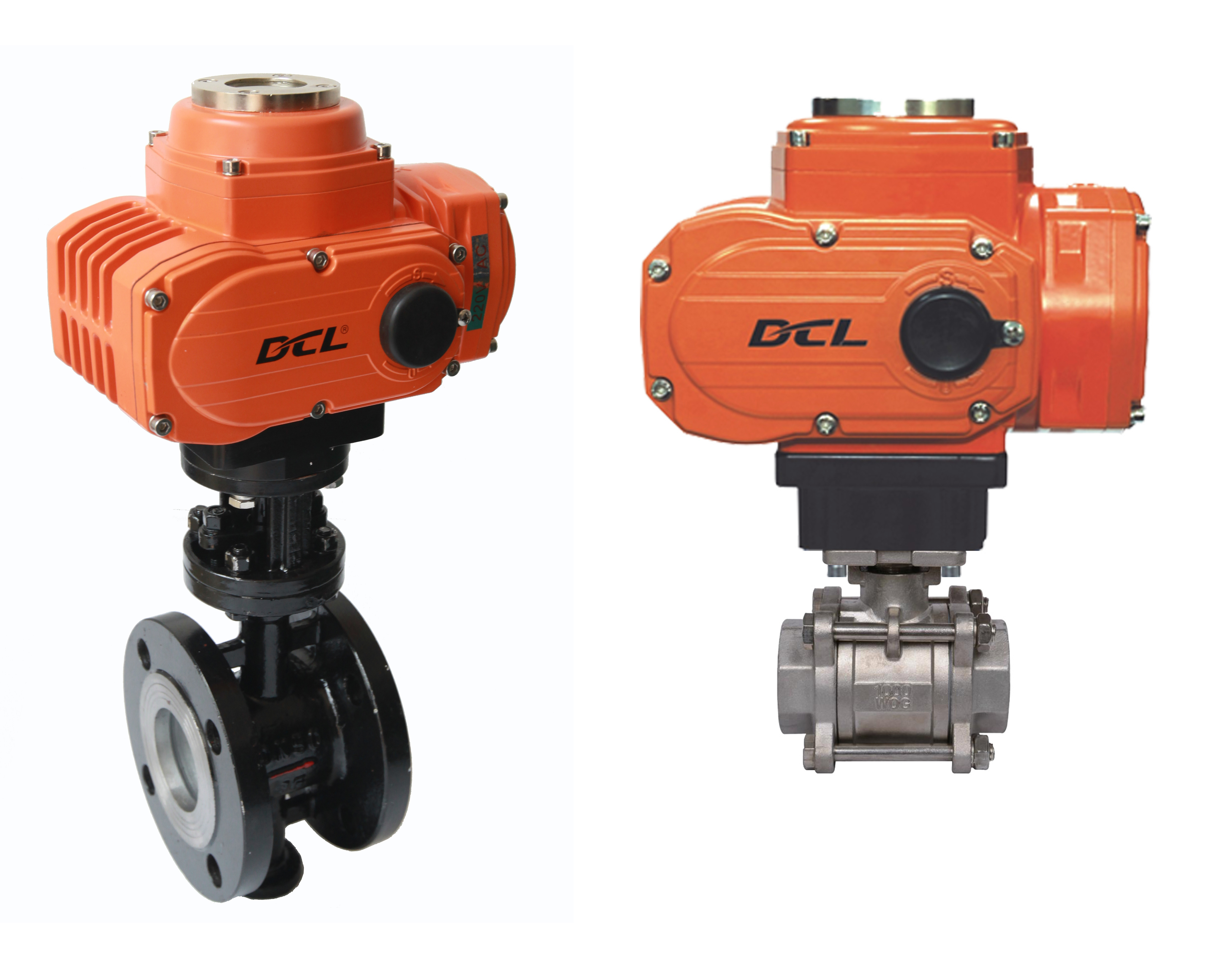

CSA ATEX RoHS AC110V 50Nm 90° Quarter Turn Explosion Proof Electric Actuator
جزئیات محصول
| گشتاور استاندارد | 100 نانومتری تا 600 نیوتن متر | زمان استاندارد | 30 تا 45s |
|---|---|---|---|
| وزن کل | 5 کیلوگرم تا 10 کیلوگرم | منبع تغذیه | 24VAC/110VAV/220VAC/380VAC/24VDC |
| قدرت موتور | 15w تا 90W | دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| زاویه نصب | 360 درجه | درجه آب بندی | ip68 nema4x |
| برجسته کردن | دستگاه الکتریکی CSA ATEX ضد انفجار,110 ولت یک چهارم دور الکتریکی,عامل ضد انفجار 50Nm با گارانتی |
||
توضیحات محصول
ویژگی ها
- عملکرد یک چهارم دور با محدودیت مکانیکی
- موتور سنگین با محافظت از اضافه بار حرارتی
- بدنه مقاوم IP68/NEMA 4X آلیاژ آلومینیوم با پوشش پودری
- درجه ضد انفجار ExdIICT4 برای سیستم منطقه و گروه C، D T4 برای سیستم بخش
- حفاظت بیش از حد گشتاور در دسترس است
- بخاری ضد تراکم اختیاری است
- نصب مستقیم استاندارد ISO5211
- نادیده گرفتن دستی با آچار آلن یا چرخ دستی
- گواهینامه CSA
- به روز رسانی: مدل های منبع تغذیه DC12V DCL-Ex05، DCL-Ex10 و DCL-Ex20 گواهینامه CSA را دریافت کرده اند.
توضیحات
محرک های الکتریکی ضد انفجار DCL را می توان به سیستم اختیاری حفاظت از بیش از حد گشتاور داخلی مجهز کرد.
اگر دریچه های خطوط لوله خطرناک به دلیل تبلور متوسط یا آلاینده های ذرات خارجی مسدود شوند، گشتاور خط لوله به شدت به سمت آستانه از پیش تعیین شده افزایش می یابد. سوئیچ گشتاور فوراً مدار منبع تغذیه را قطع می کند تا از شکستگی میل سوپاپ جلوگیری کند و از مجموعه انتقال دنده داخلی در برابر خرابی اضافه بار محافظت کند.
در همین حال، محافظهای حرارتی PTC با حساسیت بالا مستقیماً در داخل سیمپیچهای موتور تعبیه شدهاند. اگر موتور به طور غیر عادی متوقف شود و دمای سیم پیچ به 105 درجه سانتیگراد افزایش یابد، مدار به طور خودکار قطع می شود. منبع تغذیه پس از کاهش دمای سیم پیچ به 80 تا 90 درجه سانتیگراد، به طور خودکار بازیابی می شود و یک مانع حفاظتی ایمنی مکانیکی و الکتریکی قابل اعتماد را تشکیل می دهد.
این محرکها که برای اتمسفرهای انفجاری گاز و گرد و غبار به استثنای کاربردهای معدن زغالسنگ طراحی شدهاند، نیازهای بیش از 90 درصد محیطهای خطرناک انفجاری را برآورده میکنند.
برای جلوگیری اساسی از خروج شعله، محفظه موتور، محفظه قطعات الکترونیکی و محفظه ترمینال سیم کشی همگی مطابق با استانداردهای دقیق ضد شعله Exd ساخته شده اند. تلرانس های اتصال دایره ای دقیق برای همه اتصالات ضد شعله پذیرفته شده است.
با فاصله و عرض اتصالات ضد شعله بهینه سازی شده، محفظه آلیاژ آلومینیوم دایکاست مقاوم می تواند در برابر فشار شدید لحظه ای ناشی از انفجارهای داخلی بدون شکست ساختاری مقاومت کند و جرقه های احتراق داخلی را به طور کامل ایزوله کند.
محرکها دارای رتبه حفاظتی IP68 و گواهینامه CSA آمریکای شمالی هستند که با ANSI/UL 60079-1 و CSA C22.2 No.30 مطابقت دارد. آنها به طور کامل با استانداردهای منطقه خطرناک بخش و منطقه برای مکان های کلاس I بخش 1 و کلاس I منطقه 1 مطابقت دارند.
مشخصات:
| تایپ کنید | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| قدرت | AC110V/AC220V | ||||
| گشتاور خروجی | 50 نیوتن متر | 100 نیوتن متر | 200 نیوتن متر | 400 نیوتن متر | 600 نیوتن متر |
| زمان بازیگری | 20S | 30S | 30S | 30S | 45S |
| زاویه چرخش | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه |
| قدرت موتور | 10 وات | 25 وات | 40 وات | 90 وات | 90 وات |
| جریان رتبه بندی شده | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| وزن کل | 3.0 کیلوگرم | 5.0 کیلوگرم | 5.5 کیلوگرم | 9.5 کیلوگرم | 10.0 کیلوگرم |
| سیگنال ورودی | 4-20mADC،1-5VDC،2-10VDC | ||||
| خروجی Singal | 4-20mADC | ||||
| خطای اساسی | نه بیشتر از 1% | ||||
| خطای متقابل | نه بیشتر از 1٪ | ||||
| فضای مرده | 0.5٪ - 5.0٪ قابل تنظیم است | ||||
| ویژگی میرایی | 0 بار | ||||
| تکرار خطا در محرک | ≤1% | ||||
| مقاومت عایق | 100MΩ/500VDC | ||||
| تحمل کلاس ولتاژ | 1500VAC 1 دقیقه | ||||
| کلاس حفاظت | IP68 | ||||
| درجه ضد انفجار | Exd II CT4Gb | ||||
| زاویه نصب | 360 درجه در هر زاویه | ||||
| رابط الکتریکی |
دوشاخه ضد انفجار 2-M20*1.5، مشتریان باید کانکتور کابل ضد انفجار مربوطه را نصب کنند هنگام استفاده با توجه به کابل انتخاب شده. |
||||
| دمای محیط | -20℃~+60℃ | ||||
| تابع اختیاری | محافظ بیش از حد گشتاور/هیتر رطوبت زدایی/سوئیچ تماس غیرفعال | ||||
| تذکر دهید | هر سیگنال ورودی یا خروجی دیگری مورد نیاز است، لطفاً در سفارش خرید مشخص کنید. | ||||
