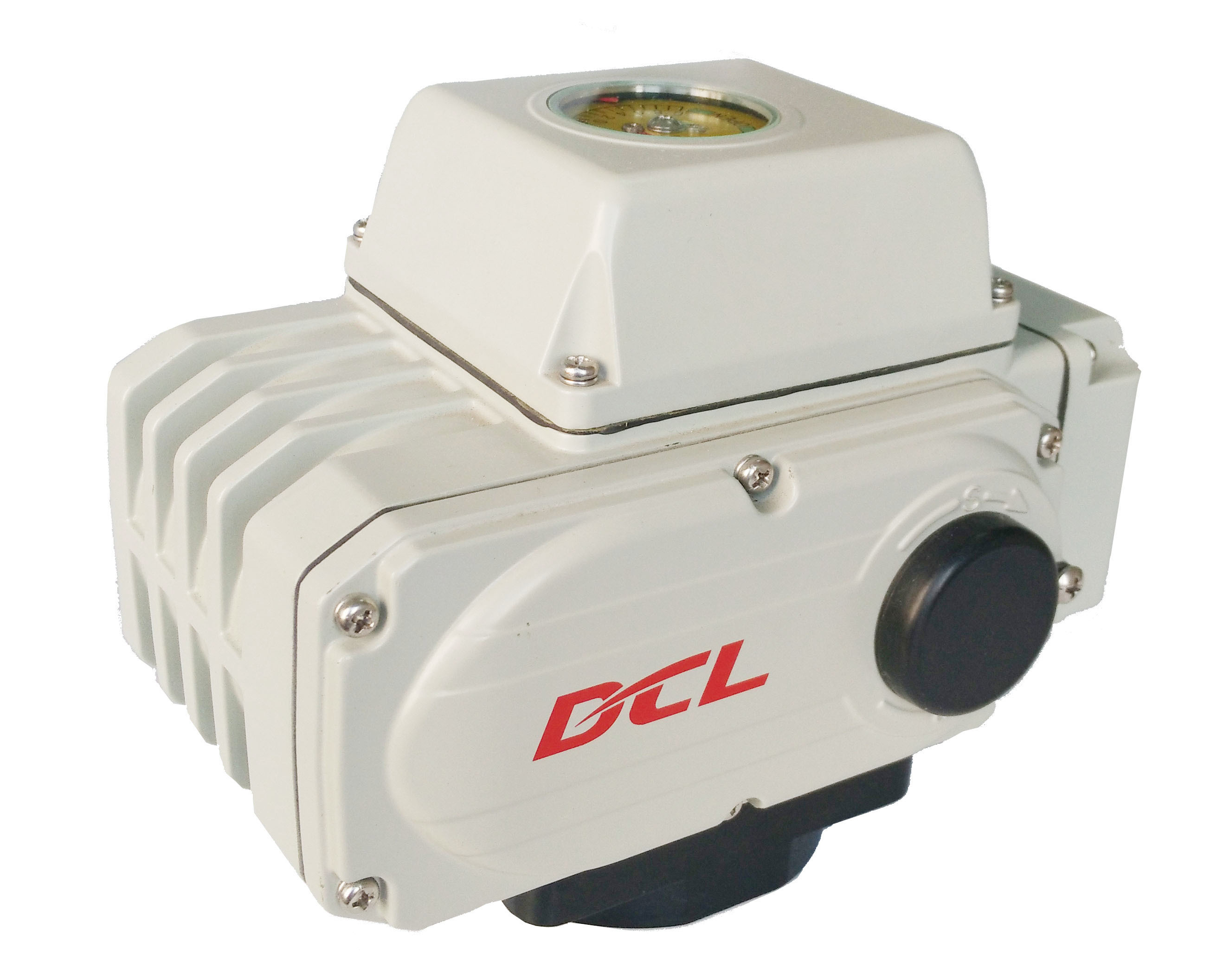

IP67 ضد آب و هوا چالشی الکتریکی چهار ماهه 16 ‰ 3000 Nm
جزئیات محصول
| منبع تغذیه | 24VAC/110VAV/220VAC/380VAC/24VDC | زاویه نصب | 360 درجه |
|---|---|---|---|
| زمان/گشتاور استاندارد | 15s تا 75s/18nm تا 2500nm/160in.lbs تا 22125in.lbs | وزن کل | 1.2 کیلوگرم تا 20 کیلوگرم |
| قدرت موتور | 6W تا 140W | دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| درجه حفاظت | IP67 NEMA4/4X | ||
| برجسته کردن | عامل الکتریکی ضد آب و هوا IP67,محرک ربع دور 16-3000 Nm,محرک الکتریکی فشرده با گارانتی |
||
توضیحات محصول
ویژگی های محصول
- چرخش خروجی استاندارد از 16 تا 3000 Nm، با چرخش حداکثر از 24 تا 3900 Nm
- IP67 محفظه به عنوان استاندارد، با IP68 در دسترس در پیکربندی های انتخاب شده است.
- محدوده دمای محیط از -25°C تا +55°C
- طراحی شده برای دریچه های توپ، دریچه های پروانه ای و سایر کاربردهای ربع باری.
- ISO 5211 رابط های نصب مستقیم، با ابعاد فلنج و درایو بسته به مدل.
- در دسترس با کنترل روشن کردن، بازخورد موقعیت یا تنظیم.
- نسخه های مدول کننده، ورودی 4 ′′20 mA، 1 ′′5 VDC یا 2 ′′10 VDC را می پذیرند و بازخورد 4 ′′20 mA را ارائه می دهند.
- خطای مدولاسیون اساسی بیش از ±1٪ نیست و خطای تکرار پذیری بیش از 1٪ نیست.
- منبع برق DC12V، DC24V، AC24V، AC110V، AC220V و AC380V بسته به مدل
- RTU Modbus اختیاری، حفاظت از تورم بیش از حد، گرمایش ضد تهویه، کار دستی و بازگشت ایمن.
- مدل های انتخاب شده با باز کردن سریع زمان کار 90° را به مدت دو ثانیه در چرخش مشخص فراهم می کنند.
- کار در دور 1/4 با محدودیت های مکانیکی
- خودکار شیر توپ و شیر پروانه برای تنظیم یا قطع جریان
- تمام قطعات کرم آلیاژ برنز بسیار با دوام و مقاومت در برابر اصطکاک نیروی بالا است
- بیش از 10000 بار چرخه های زندگی کامل باز و نزدیک با بار نامی کامل با نرخ 80٪
- اندازه کامپکت برای فضای محدود با مقاومت هوا IP67 / نوع 4X آلیاژ آلومینیوم
- ضد خوردگی آلیاژ آلومینیوم قوی با پوشش پلی استر گرم
- تمام قطعات متریال با قطعات کرم خود قفل
- نشانگر موقعیت بصری شیر
- دو سوئیچ محدودی الکتریکی برای تایید موقعیت شیر، بدون نیاز به ترمز اضافی
- کنترل دستي آلن
- CSA لیست شده / UL مطابق / CE نشان داده شده / RoHS 3.0 آزمایش شده است
- به روز رسانی: مدل های منبع برق DC12V DCL-02 ، DCL-05 ، DCL-10 و DCL-20 گواهینامه CSA را به دست آورده اند.
- به روزرسانی: مدل های منبع برق DCL-100/200/300 دارای مدارک CSA هستند.
توضیحات محصول
محرک الکتریکی DCL مقاوم در برابر آب و هوا طراحی شده است برای اتوماسیون دریچه در تصفیه آب، سیستم های فاضلاب، HVAC، اتوماسیون ساختمان، تولید برق، تجهیزات دریایی،پردازش کاغذ و کاربردهای عمومی صنعتی.
این طیف شامل مدل های DCL-02 تا DCL-300 با گشتاور خروجی استاندارد از 16 تا 3000 Nm است. IP67 در طیف اصلی محصول استاندارد است، در حالی که IP68 در پیکربندی های انتخاب شده در دسترس است.محدوده دمای محیط ذکر شده -25°C تا +55°C است..
رابط های نصب مستقیم ISO 5211 برای دریچه های توپ، دریچه های پروانه ای و سایر دریچه های چرخشی سازگار در دسترس هستند.قبل از سفارش، ارتفاع دریچه و گشتاور مورد نیاز باید بررسی شود..
پیکربندی های کنترل شامل عملکرد روشن و خاموش، بازخورد تماس منفعل، بازخورد مقاومت و کنترل تنظیم می شود. نسخه های تنظیم کننده 4 ′′ 20 mA را پذیرفته اند.دستورات 1 ′5 VDC یا 2 ′10 VDC و ارائه بازخورد موقعیت دریچه 4 ′20 mA. خطای اساسی مشخص شده بیشتر از ± 1٪ نیست و خطای تکرار پذیری بیشتر از 1٪ نیست.
توابع اختیاری شامل یک گرم کننده ضد رطوبت برای محیط های مرطوب، ارتباطات Modbus RTU، حفاظت از تورم بیش از حد، کار دستی و بازگشت ایمن انرژی ذخیره شده است.IP68 نباید به عنوان تأییدیه برای خدمات دائمی زیر آب تفسیر شود، مگر اینکه عمق و مدت غوطه ور شدن مورد نیاز به طور جداگانه تأیید شود..
مشخصات
| نوع محرک | زمان استاندارد/تومنت | زمان/تومنت اختیاری | زاویه چرخش ((حداکثر محدوده) | وزن کل | منبع برق | مدار کنترل انتخاب شده |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° قابل تنظیم | 1.2 کيلوگرم | DC12V/DC24V/AC24V AV110V/AC220V | انواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل تنظیم | 2پنج کیلوگرم | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل تنظیم | 4پنج کیلوگرم | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° قابل تنظیم | ۹ کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9پنج کیلوگرم | |||
| DCL-60 | 45S/600Nm | 10 کیلوگرم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° قابل تنظیم | 19 کیلوگرم |
DC24V/AC110V/ AC220V/AC380V |
انواع A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19پنج کیلوگرم | ||||
| DCL-300 | 110S/3000Nm | 20 کيلوگرم | ||||
| پارامترهای عملکردی لیست نوع تنظیم ((نوع E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° قابل تنظیم | 4پنج کیلوگرم | DC24V±10٪ | نوع GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9پنج کیلوگرم | |||
