CSA IP67 18Nm Subminiature Quarter-Turn Electric Actuator (یکچراتور الکتریکی نیمه کوچک ربع باری)
جزئیات محصول
| زمان/گشتاور استاندارد | 15s/18nm | زمان/گشتاور اختیاری | 7S/9NM 60S/18NM |
|---|---|---|---|
| وزن کل | 1.2 کیلوگرم | منبع تغذیه | 24VAC/110VAC/220VAC |
| قدرت موتور | 6 وات | دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| زاویه نصب | 360 درجه | درجه حفاظت | IP67 NEMA4/4X |
| برجسته کردن | دستگاه الکتریکی CSA IP67,یک محرک ربع دور کوچک,یک محرک الکتریکی 18Nm |
||
توضیحات محصول
ویژگی‌های محصول
-
خروجی استاندارد 18 نیوتن‌متر با زمان عملکرد 15 ثانیه.
-
حداکثر گشتاور 24 نیوتن‌متر.
-
پیکربندی‌های عملکرد اختیاری 7 ثانیه/9 نیوتن‌متر و 30 ثانیه/25 نیوتن‌متر.
-
قابلیت تنظیم 0 تا 90 درجه برای شیرهای توپی و پروانه‌ای کوچک.
-
طراحی فشرده 1.2 کیلوگرمی برای تجهیزات با فضای نصب محدود.
-
محفظه IP67 با محدوده دمای محیطی اعلام شده از 25- درجه سانتی‌گراد تا 55+ درجه سانتی‌گراد.
-
منابع تغذیه DC12V، DC24V، AC24V، AC110V و AC220V بسته به مدل.
-
گزینه‌های کنترل روشن/خاموش، موقعیت میانی و مدولاسیون.
-
رابط‌های نصب مستقیم ISO 5211 F03، F04 و F05.
-
گزینه‌های مربع محرک 9*9 میلی‌متر و 11*11 میلی‌متر برای ساقه شیر تا ارتفاع 16 میلی‌متر.
-
نصب از طریق اتصال کابل هفت هسته‌ای در 360 درجه.
توضیحات محصول

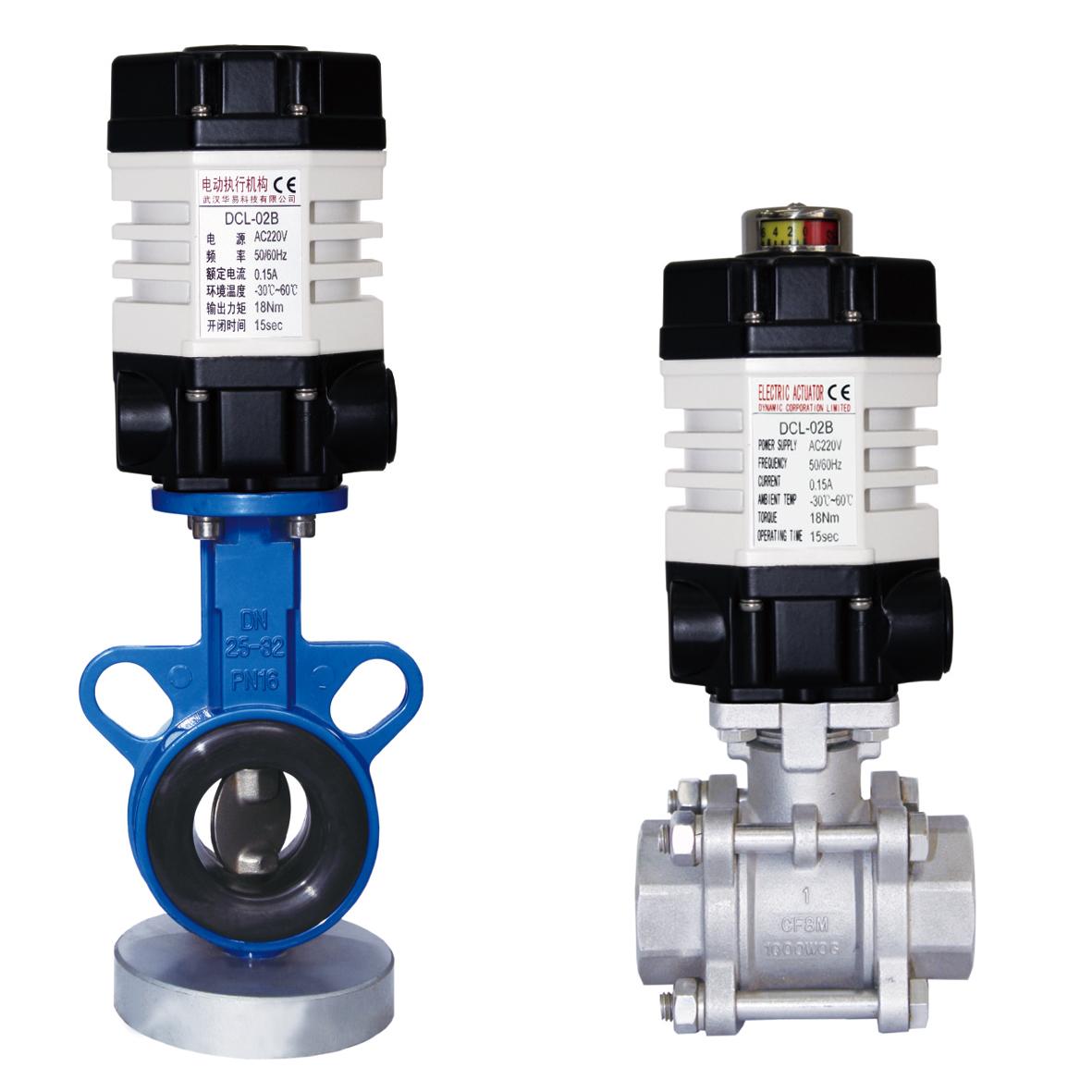

DCL-02 یک اکچویتور الکتریکی نیمه‌مینیاتوری با چرخش یک‌چهارم است که وزنی حدود 1.2 کیلوگرم دارد. این اکچویتور برای شیرهای توپی کوچک، شیرهای پروانه‌ای و سایر دستگاه‌هایی که نیاز به حرکت دورانی قابل تنظیم 0 تا 90 درجه دارند، طراحی شده است.
پیکربندی استاندارد آن گشتاور خروجی 16 نیوتن‌متر را با زمان عملکرد 15 ثانیه فراهم می‌کند، در حالی که حداکثر گشتاور ذکر شده 24 نیوتن‌متر است. پیکربندی‌های اختیاری شامل 7 ثانیه با 9 نیوتن‌متر و 30 ثانیه با 25 نیوتن‌متر است که امکان تطبیق سرعت عملکرد با نیاز گشتاور شیر را فراهم می‌کند.
این اکچویتور دارای محفظه IP67 و محدوده دمای محیطی اعلام شده از 25- درجه سانتی‌گراد تا 55+ درجه سانتی‌گراد است. کاربردهای معمول شامل تصفیه آب، تهویه مطبوع، اتوماسیون ساختمان، سیستم‌های آب آتش‌نشانی، تجهیزات صنعتی و سیستم‌های لوله‌کشی کوچک خودکار است.
رابط‌های نصب مستقیم ISO 5211 F03، F04 و F05 با مربع‌های محرک 9*9 میلی‌متر یا 11*11 میلی‌متر در دسترس هستند. حداکثر ارتفاع مجاز ساقه شیر 16 میلی‌متر است. قبل از سفارش، فلنج شیر، ابعاد ساقه و گشتاور عملکرد واقعی باید بررسی شوند و نباید اکچویتور را صرفاً بر اساس قطر اسمی شیر انتخاب کرد.
بسته به منبع تغذیه و مدار کنترل، DCL-02 می‌تواند عملکرد روشن/خاموش، کنترل موقعیت میانی یا کنترل مدولاسیون را ارائه دهد. منابع تغذیه موجود شامل DC12V، DC24V، AC24V، AC110V و AC220V است که اکچویتور را برای تجهیزات فشرده و سیستم‌های اتوماسیون شیر با ولتاژ پایین مناسب می‌سازد.
مشخصات
| پارامترهای عملکرد | |||||
| نوع | DCL-02 | ||||
| توان | DC24V | AC24V | AC110V | AC220V | DC12V |
| توان موتور | 8 وات | 6 وات | 6 وات | 6 وات | 8 وات |
| جریان نامی | 0.7 آمپر | 1.3 آمپر | 0.3 آمپر | 0.15 آمپر | 1.6 آمپر |
| زمان/گشتاور استاندارد | 15 ثانیه/18 نیوتن‌متر | ||||
| زمان/گشتاور اختیاری | 7 ثانیه/9 نیوتن‌متر 60 ثانیه/18 نیوتن‌متر | ||||
| زاویه چرخش یا دور | 0 تا 900 | ||||
| مدار کنترل موجود | نوع G | نوع A,B | نوع A,B ,E , | ||
| وزن کل | 1.2 کیلوگرم | ||||
| مقاومت عایقی | 100 مگا اهم / 250 ولت DC | 100 مگا اهم / 500 ولت DC | |||
| کلاس ولتاژ قابل تحمل | 500 ولت AC 1 دقیقه | 1500 ولت AC 1 دقیقه | |||
| کلاس حفاظت | IP67 | ||||
| زاویه نصب | 3600 در هر زاویه | ||||
| رابط الکتریکی | کابل 7 هسته‌ای برای اتصال | ||||
| دمای محیط | 25- تا 55+ درجه سانتی‌گراد | ||||
| فیوز | 2 آمپر | 3 آمپر | 1 آمپر | 1 آمپر | |
ویژگی‌ها
- عملکرد چرخش یک‌چهارم
- دو سوئیچ حد کمکی برای تأیید موقعیت شیر
- محفظه آلومینیومی دایکاست سخت با فشار بالا، ضد آب IP67 و NEMA 4X
- موتور بدون فن با گشتاور راه‌اندازی بالا و نیروی اینرسی کم
- مکانیزم دنده خود قفل شونده تمام فلزی، پس از قطع برق در آخرین موقعیت شناخته شده باقی می‌ماند
- نشانگر موقعیت شیر / نشانگر تخت یا نشانگر محدب موجود است
- قابلیت تنظیم دستی
- نصب مستقیم استاندارد ISO5211
- دارای گواهینامه CSA مطابق با UL 429 و CSA C22.2، علامت CE
