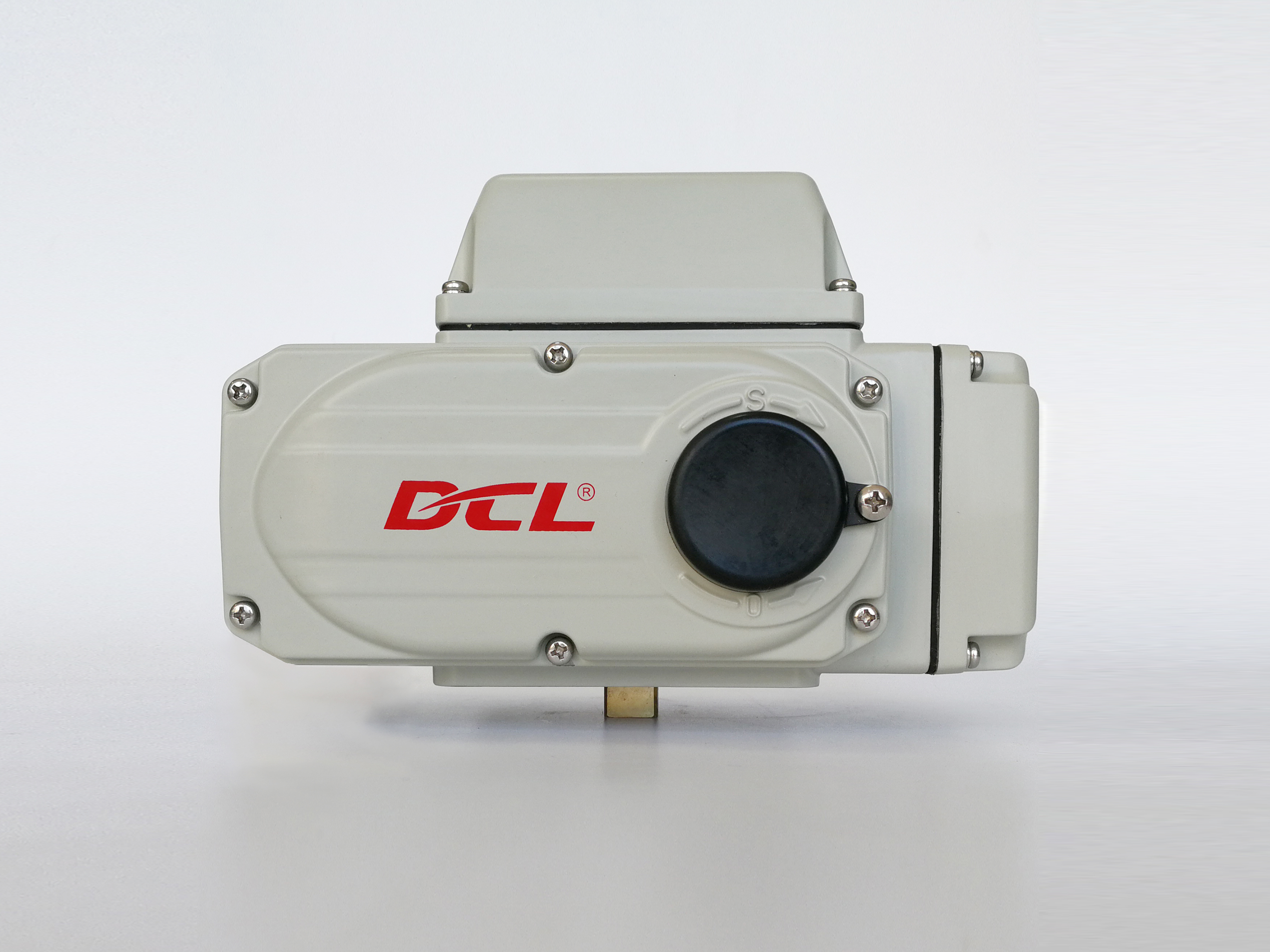

عملگر الکتریکی با باز شدن سریع IP67 2-8 ثانیه 25-80 نیوتن متر
جزئیات محصول
| نام | محرک برقی سریع باز و بسته | منبع تغذیه | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| نوع | محرک سرعت سریع | عملیات | عملکرد 1/4 چرخش |
| درجه حفاظت | IP67 | زندگی | بیش از 10000 برابر چرخه زندگی |
| برجسته کردن | عملگر الکتریکی با باز شدن سریع IP67,عملگر الکتریکی با گشتاور 25-80 نیوتن متر,عملگر با باز شدن سریع 2-8 ثانیه |
||
توضیحات محصول
مشخصات محصول DCL-K10
-
در 25 Nm / 2s، 50 Nm / 4s و 80 Nm / 8s تنظیمات موجود است.
-
حرکت تنظیم شده 0 ̊90°؛ زمان های عملیاتی بر اساس یک محرک کامل 90° است.
-
پشتیبانی از DC24V، AC24V، AC110V، AC220V و AC380V.
-
مدار کنترل نوع G برای کار DC24V.
-
مدارهای کنترل نوع A/B برای AC24V، AC110V و AC220V.
-
مدار کنترل سه فاز نوع H برای AC380V
-
IP67 به عنوان استاندارد، با IP68 اختیاری.
-
محدوده دمای محیط از -25°C تا +55°C
-
ISO 5211 F05/F07 رابط های نصب مستقیم.
-
گزینه های 9×9، 11×11 و 14×14 میلی متر درایو مربع.
-
دو تا گره ضد آب و هوا G1/2 برای برق و سیم کشی سیگنال
-
بخار دهنده ضد گردهی اختیاری، نشانگر گنبد و کار دستی
مشخصات کلیدی
| پارامتر | مشخصات DCL-K10 |
|---|---|
| زمان باز شدن سریع/قوه چرخش | 25 Nm/2 s؛ 50 Nm/4 s؛ 80 Nm/8 s |
| پایه زمان عملیاتی | حرکت کامل 0 ̊90° |
| زاویه حرکت | تنظیم شده 0 ̊90° |
| منبع برق | DC24V، AC24V، AC110V، AC220V، AC380V |
| قدرت موتور | 25 وات برای نسخه های DC و AC اصلی؛ 15 وات برای AC380V |
| مدار کنترل | DC24V: نوع G؛ AC تک فاز: نوع A/B؛ AC380V: نوع H |
| درجه بندی محفظه | استاندارد IP67؛ IP68 اختیاری |
| دمای محیط | -25°C تا +55°C |
| وزن کل | حدود 4.5 کیلوگرم |
| جهت گیری نصب | ۳۶۰ درجه |
| ورودی های کابل | دو کانکتور کابل ضد آب و هوا G1/2 |
| فلنج نصب | ISO 5211 F05/F07 |
| مربع راننده | 9×9، 11×11 یا 14×14 میلی متر |
| ارتفاع ساقه مجاز | ≤19 میلی متر |
| توابع اختیاری | گرم کننده ضد رطوبت، نشانگر گنبد، کار دستی |
توضیحات محصول
DCL-K10 یک محرک الکتریکی با باز شدن سریع برای دریچه های کوچک ربع دور و تجهیزات خودکار است که به زمان پاسخ کوتاه مشخص نیاز دارند.پیکربندی های در دسترس ارائه یک ضربه کامل 90 ° در 25 Nm در دو ثانیه، 50 Nm در چهار ثانیه یا 80 Nm در هشت ثانیه.
گزینه های منبع برق عبارتند از DC24V، AC24V، AC110V، AC220V و AC380V. مدار کنترل بستگی به منبع دارد: نوع G برای DC24V استفاده می شود،نوع A/B برای نسخه های یک فاز AC و نوع H برای AC380V سه فاز.
محرک دارای حرکت قابل تنظیم 0 ′′ 90 ° و رابط های نصب مستقیم ISO 5211 F05 / F07 است. IP67 استاندارد است ، IP68 اختیاری است و محدوده دمای محیط ذکر شده -25 ° C تا +55 ° C است.دو اتصال کابل ضد آب و هوا G1/2 سیم کشی قدرت و سیگنال را از هم جدا می کند.
گشتاور موجود به طور مستقیم با زمان کار مرتبط است. نسخه دو ثانیه ای 25 Nm را فراهم می کند و نباید به عنوان یک محرک دو ثانیه ای 80 Nm توصیف شود.پیکربندی صحیح باید با توجه به حداکثر گشتاور عملیاتی شیر و زمان پاسخ مورد نیاز انتخاب شود..
مستندات محصول نشان می دهد که محدوده باز شدن سریع برای شیرهای پروانه ای یا سایر شیرهای مورد نیاز برای یک محرک خود قفل مناسب نیست. قبل از انتخاب،مهندسان باید تأیید کنند که ناقل فرآیند نمی تواند دریچه را به عقب هدایت کند و فلنج نصب را بررسی کند.، مربع راننده و ارتفاع دریچه
