محرک الکتریکی دریایی فشرده برای شیرهای توپی و پروانه‌ای سیستم خنک‌کننده

محل منبع ووهان، چین
نام تجاری DCL
گواهی CE/ROHS/CSA/IP67
شماره مدل DCL همه محرک برقی
مقدار حداقل تعداد سفارش 1 پی سی
جزئیات بسته بندی کارتن / پالت
زمان تحویل 7 روز کاری
شرایط پرداخت D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه 5000 عدد در ماه
جزئیات محصول
منبع تغذیه 24VAC/110VAV/220VAC/380VAC/24VDC زاویه نصب 360 درجه
گشتاور استاندارد 18Nm تا 2500Nm/160in.lbs تا 22125in.lbs زمان استاندارد 15 تا 75s
وزن کل 1.2 کیلوگرم تا 20 کیلوگرم قدرت موتور 6W تا 140W
دمای محیط -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F درجه حفاظت IP67 NEMA4/4X
پیام بگذارید
توضیحات محصول

موتورهای کاربری کوچک برای کشتی، کشتی جنگی و حامل هواپیما

ویژگی ها

  • یک ربع دور با محدودیت های مکانیکی برای دریچه پروانه و دریچه توپ دو طرفه / سه طرفه
  • محفظه آلومینیوم سخت با فشار بالا با IP67 و NEMA 4X ضد آب
  • پوشش پودری پلی استر با اتصال حرارتی، مقاومت در برابر خوردگی سطح C3 با 1000 ساعت آزمایش اسپری نمک
  • موتور اسينکرونيک سخت کار با قفس سنجاب کاملا بسته با محافظت از اضافه بار حرارتي، نرخ کار 80٪، عایق F.
  • بیش از 10000 بار چرخه عمر کامل باز/بند با گشتاور نامی
  • تمام قطعات چرخ دنده فلزی با چرخ دنده کرم خود قفل، در آخرین موقعیت شناخته شده پس از از دست دادن قدرت باقی می ماند، بدون نیاز به ترمز اضافی
  • عملکرد EMC پیشرو در جهان، آزمون افزایش 2500V، آزمون EFT 4000V، آزمون ESD 4000V
  • شاخص موقعیت دریچه بصری/نمایشگر مسطح یا نشانگر کج موجود است
  • استاندارد سرکوب دستی با کلید یا چرخ دستی
  • ISO5211 نصب چند فلنج
  • گواهینامه CSA بر اساس UL 429 و CSA C22.2/CE نشان داده شده / RoHS 3 مطابقت دارد

توضیحات

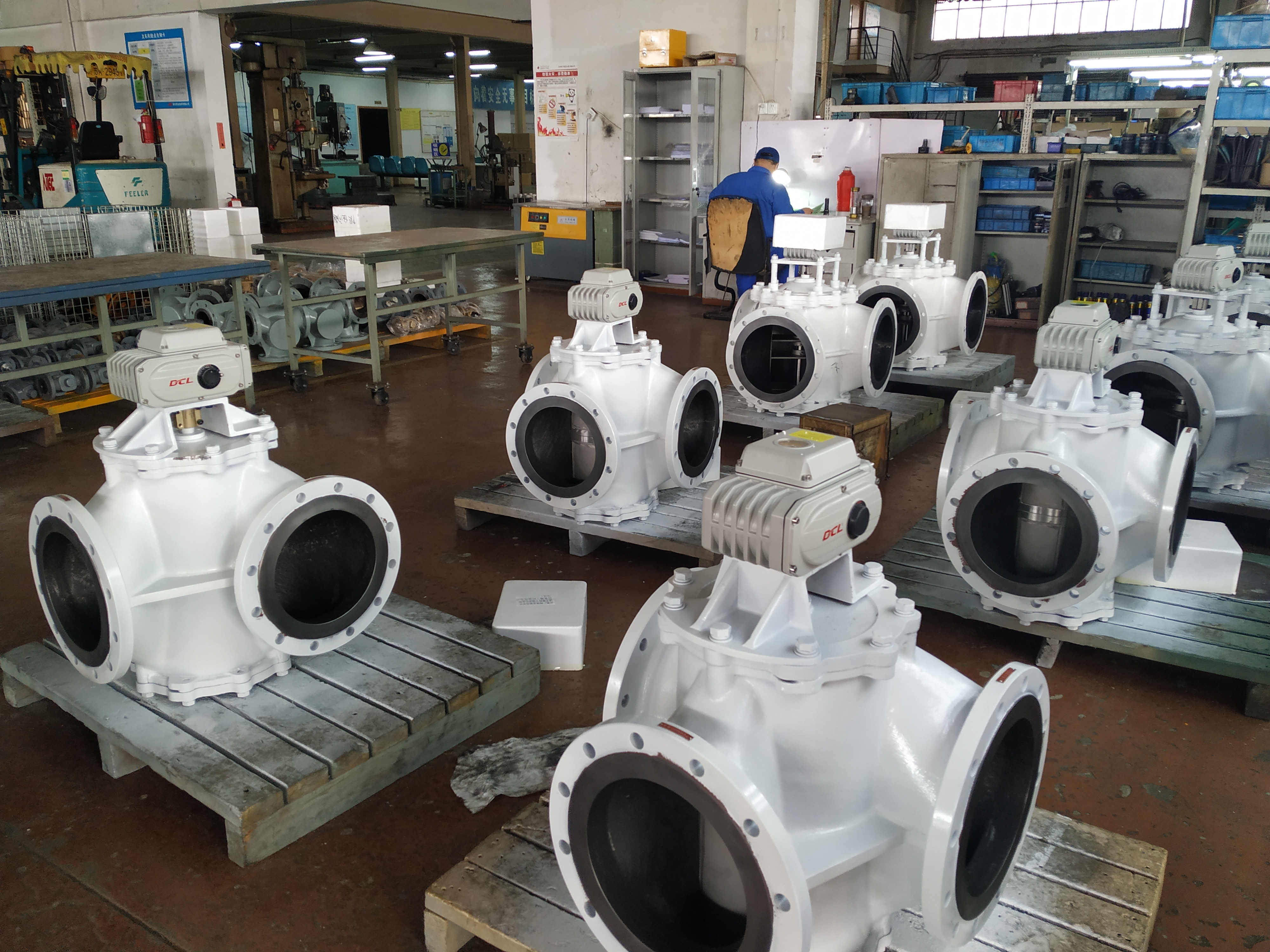

محرک های الکتریکی کشتی فشرده DCL برای دریچه های توپ، دریچه های پروانه ای و دریچه های سه طرفه سازگار در سیستم های خنک کننده و تنظیم دمای کشتی طراحی شده اند.کاربردهای معمول شامل آب شیرین است، مدارهای آب دریا و روغن روان کننده برای سرویس مجموعه های ژنراتور، موتورهای دیزل و تجهیزات توربین.

طراحی ربع باری رابط های نصب ISO 5211 را برای شیرهای سازگار فراهم می کند. پیکربندی های تنظیم کننده دستورات کنترل را دریافت می کنند و شیر را به باز شدن مورد نیاز منتقل می کنند.در ادبیات محصول، یک خطای موقعیت بندی اساسی که بیش از ±1٪ و یک خطای تکرار پذیری که بیش از 1٪ نیست مشخص شده است.عملکرد کنترل دمای واقعی نیز به ویژگی های جریان دریچه، سنسورها، منطق کنترل و بار سیستم بستگی دارد.

محفظه فشرده آلومینیوم، از ادغام در بسته های تجهیزات دریایی پشتیبانی می کند.عملکرد دستی و سازگاری الکترومغناطیسی باید برای مدل انتخاب شده برای مطابقت با رطوبت تأیید شود.برای مدارهای آب دریا، مواد بدن شیر، اجزای داخلی و مهر و موم، نیاز به ارزیابی جداگانه سازگاری با رسانه است.

شرکت DCL در تهیه استانداردهای چینی برای شیرهای پروانه ای و شیرهای توپی کنترل شده توسط برق دریایی شرکت کرد.هر گونه تأییدیه ای که از سوی شرکت طبقه بندی شده باشد باید با گواهی معتبر برای مجموعه کامل شیر عرضه شده بررسی شود.تأییدیه های موجود در مجموعه های شیرهای مشتری نباید به عنوان گواهینامه ی تک تک محرک ارائه شود.

مشخصات

نوع محرک زمان استاندارد/تومنت زمان/تومنت اختیاری زاویه چرخش ((حداکثر محدوده) وزن کل منبع برق مدار کنترل انتخاب شده
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0 ~ 90° قابل تنظیم 1.2 کيلوگرم DC12V/DC24V/AC24V AC110V/AC220V انواع A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° قابل تنظیم 2پنج کیلوگرم DC12V/DC24V/AC24V AC110V/AC220V/AC380V انواع A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° قابل تنظیم 4پنج کیلوگرم DC12V/DC24V/AC24V AC110V/AC220V/AC380V انواع A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0 ~ 90° قابل تنظیم ۹ کیلوگرم DC24V/AC24V AC110V/AC220V/AC380V انواع A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9پنج کیلوگرم
DCL-60 45S/600Nm
10 کیلوگرم
DCL-100 30S/1000Nm 15S/500Nm 0 ~ 90° قابل تنظیم 19 کیلوگرم DC24V/AC110V/AC220V/AC380V انواع A/B/C/D/E/F/H
DCL-200 90S/2000Nm
19پنج کیلوگرم
DCL-300 110S/3000Nm
20 کيلوگرم
پارامترهای عملکردی لیست نوع تنظیم ((نوع E)
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0 ~ 90° قابل تنظیم 4پنج کیلوگرم DC24V±10٪ نوع GE
DCL-40GE 30S/100 ~ 600Nm 15S/100 ~ 400Nm 9پنج کیلوگرم
نوع محرک دریچه پروانه ((≤PN1.0MPa) دریچه توپ ((≤PN1.6MPa) دریچه تهویه ((≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50 ~ 65 DN40 DN50 ~ 80
DCL-10 DN80~100 DN50 ~ 65 DN100~200
DCL-20 DN125 ~ 150 DN80~100 DN250 ~ 300
DCL-40 DN200 DN125 DN350 ~ 450
DCL-60 DN250 DN150 DN500 ~ 600
DCL-100 DN300 DN200 DN700~800
DCL-200 DN350~400 DN250 DN900
DCL-300 DN450 ~ 600 DN300 ~ 350 DN1000 ~ 1200
