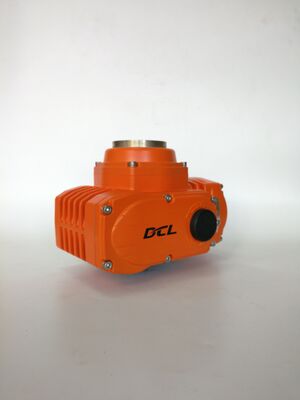

IP68 100Nm/30S هک کننده الکتریکی یک چهارم دور ضد انفجار ATEX/IECEx ISO 5211

محل منبع ووهان، چین
نام تجاری DCL
گواهی CE/ROHS/CSA/IP67
شماره مدل DCL-EX10/EX20/EX40/EX60
مقدار حداقل تعداد سفارش 1 پی سی
جزئیات بسته بندی کارتن / پالت
زمان تحویل 7 روز کاری
شرایط پرداخت D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه 5000 عدد در ماه
جزئیات محصول
گشتاور استاندارد 100 نانومتری تا 600 نیوتن متر زمان استاندارد 30 تا 45s
وزن کل 5 کیلوگرم تا 10 کیلوگرم منبع تغذیه 24VAC/110VAV/220VAC/380VAC/24VDC
قدرت موتور 15w تا 90W دمای محیط -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
زاویه نصب 360 درجه درجه حفاظت IP68 NEMA4X/7
پیام بگذارید
توضیحات محصول
اکچویتور برقی فشرده ضد انفجار با درجه ExdIICT4 برای منطقه 1 / بخش 1
ویژگی ها
  • عملکرد یک چهارم دور با محدودیت های مکانیکی
  • سطوح اتصال نوع سیلندر استاپ در هر پوشش محفظه، شکاف و طول ضد انفجار مطابق با استاندارد UL و CSA
  • درجه ضد انفجار ExdIICT4 برای سیستم منطقه و گروه C، D T4 برای سیستم بخش
  • محفظه آلیاژ آلومینیوم مقاوم IP68/NEMA 4X با پوشش پودری
  • لنز شیشه ای با استحکام بالا 10 میلی متری برای نشانگر موقعیت شیر، سختی قوی را هم در دمای پایین (-22F) و هم در دمای بالا (140F) حفظ می کند.
  • محفظه آلیاژ آلومینیوم دایکاست سخت برای اطمینان از مقاومت اکچویتور در برابر فشار انفجار بالا (> 2.2 MPa).
  • موتور بدون تهویه با عملیات حرارتی.
  • موتور سنگین با حفاظت اضافه بار حرارتی
  • نرخ وظیفه 70% است، وظیفه کوتاه مدت S2 با عملیات مداوم کمتر از 15 دقیقه و وظیفه متناوب نوع S4 با 1200 بار در ساعت.
  • نصب فلنج چندگانه ISO5211.
  • حفاظت از گشتاور بیش از حد در دسترس است
  • بخاری ضد تراکم اختیاری است
  • عملکرد دستی با آچار آلن یا چرخ دستی
  • گواهینامه CSA در حال پردازش طبق استاندارد UL/علامت ATEX
شرح

اکچویتورهای برقی ضد انفجار DCL برای اتوماسیون شیرهای صنعتی در مکان هایی که ممکن است گازها یا بخارات قابل اشتعال وجود داشته باشد، طراحی شده اند. طراحی شعله‌بند، موتور و اجزای الکترونیکی را در محفظه‌های محافظ قرار می‌دهد. شکاف‌های مسیر شعله، طول‌ها و ابعاد سطوح جفت‌شونده برای برآورده کردن الزامات حفاظت از انفجار قابل اجرا و محدود کردن انتشار شعله از انفجار داخلی به اتمسفر اطراف کنترل می‌شوند.

محفظه آلیاژ آلومینیوم و اتصالات ماشین‌کاری شده ضد شعله، ساختار محافظ را تشکیل می‌دهند. علائم ذکر شده شامل Ex db h IIC T4 Gb و رتبه‌بندی‌های آمریکای شمالی مانند کلاس I، بخش 1، گروه‌های C و D، T5/T6 است. مکان‌های مناسب، گروه‌های گازی، کدهای دمایی و شرایط نصب باید در برابر اسناد گواهینامه برای مدل انتخاب شده تأیید شوند.

رابط‌های نصب مستقیم چند فلنج ISO 5211 و گزینه‌های درایو مربعی از نصب بر روی شیرهای توپی، شیرهای پروانه‌ای و سایر شیرهای چرخشی سازگار پشتیبانی می‌کنند. ابعاد فلنج، اندازه درایو، ارتفاع ساقه شیر و حداکثر گشتاور عملیاتی باید قبل از انتخاب بررسی شوند. این محدوده دارای محفظه IP68 و محدوده دمای محیطی مشخص شده از -25 درجه سانتیگراد تا +55 درجه سانتیگراد است.

مشخصات
نوع Ex05E Ex10E Ex20E Ex40E Ex60E
توان AC110V/AC220V
گشتاور خروجی 50Nm 100Nm 200Nm 400Nm 600Nm
زمان عمل 20S 30S 30S 30S 45S
زاویه چرخش 0-90 درجه 0-90 درجه 0-90 درجه 0-90 درجه 0-90 درجه
توان موتور 10W 25W 40W 90W 90W
جریان نامی 0.24/0.15A 0.57/0.30A 0.63/0.35A 1.12/0.64A 1.18/0.67A
وزن کل 3.0kg 5.0kg 5.5kg 9.5kg 10.0kg
سیگنال ورودی 4-20mADC,1-5VDC,2-10VDC
سیگنال خروجی 4-20mADC
خطای پایه بیشتر از ±1% نیست
خطای رفت و برگشتی بیشتر از 1% نیست
فضای مرده 0.5%-5.0% قابل تنظیم
مشخصه میرایی 0 بار
خطای تکرار در اکچویتور ≤1%
مقاومت عایق 100MΩ/500VDC
کلاس ولتاژ تحمل 1500VAC 1 دقیقه
کلاس حفاظت IP67
درجه ضد انفجار Exd II BT4Gb
زاویه نصب 360 درجه در هر زاویه
رابط الکتریکی 2-M20*1.5 دوشاخه ضد انفجار، مشتریان باید هنگام استفاده مطابق با کابل انتخاب شده، کانکتور کابل ضد انفجار مربوطه را نصب کنند.
دمای محیط -20℃~+60℃
عملکرد اختیاری محافظ گشتاور بیش از حد/بخاری رطوبت‌گیر/سوئیچ تماس پسیو
توضیحات هر سیگنال ورودی یا خروجی دیگری مورد نیاز است، لطفاً در سفارش خرید مشخص کنید.
