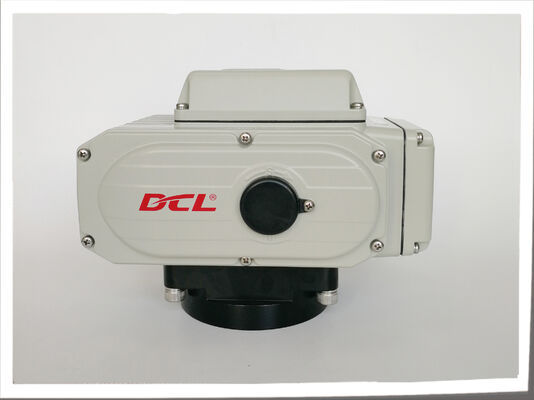

خطای پایه نوع فضای مرده تنظیم پذیر ≤ 1٪ محرک الکتریکی فشرده

محل منبع ووهان، چین
نام تجاری DCL
گواهی CE/ROHS/CSA/IP67
شماره مدل DCL E مدل
مقدار حداقل تعداد سفارش 1 پی سی
جزئیات بسته بندی کارتن / پالت
زمان تحویل 7 روز کاری
شرایط پرداخت D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه 5000 عدد در ماه
جزئیات محصول
منبع تغذیه 24VAC/110VAV/220VAC/380VAC قدرت موتور 6W تا 140W
گشتاور استاندارد 50nm تا 2500nm/442in.lbs تا 22125in.lbs زمان استاندارد 20 تا 75s
سیگنال ورودی 4-20MADC/1-5VDC/2-10VDC سیگنال خروجی 4-20madc
درجه حفاظت IP67 NEMA4/4X وزن کل 1.2 کیلوگرم تا 20 کیلوگرم
دمای محیط -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F زاویه نصب 360 درجه
پیام بگذارید
توضیحات محصول

محرک کامپکت الکتریکی قابل تنظیم با خطای پایه ≤ 1٪

ویژگی ها

  • عملکرد یک چهارم نوبت متناسب با سیگنال ورودی
  • عملکرد بالا EMC با EFT، ESD و ولتاژ بالا برای کنترل بسته آزمایش شده است
  • موتور کار سنگین با محافظت از بیش از حد حرارتی
  • شاخص موقعیت دریچه/نمایشگر مسطح یا نشانگر منحنی در دسترس
  • سیگنال خروجی 4-20mA برای موقعیت شیر
  • نصب شیر چند فلنج استاندارد ISO5211
  • بسته کنترل هوشمند چند عملکردی با ظرف کامل مقاومت در برابر ارتعاش و رطوبت
  • توانایی ضد تداخل، دقت کنترل و حساسیت پیشرو در جهان
  • عملکرد خود کالیبراسیون و خود بررسی مشکل
  • طراحی یکپارچه موتور/کنترل پیک/بست با اندازه بسیار کوچک
  • محفظه ضد آب و هوا از آلیاژ آلومینیوم با پوشش پلی استر گرم
  • مقاومت در برابر خوردگی سطح C3 با 1000 ساعت آزمایش اسپری نمک
  • کنترل دستی با کلید یا چرخ دستی
  • گواهینامه CSA بر اساس UL و استاندارد CSA / CE نشان داده شده / RoHS 3.0 تصویب شد

توضیحات

DCL کامپکت مدولاتور الکتریکی کنترل باز کردن دریچه های توپ، دریچه های پروانه ای و سایر دریچه های ربع دور. کاربردهای معمول شامل HVAC،تصفیه آب و فرآیندهای صنعتی که نیاز به جریان دارند، تنظیم فشار، دمای یا سطح.

کنترل کننده یکپارچه دستورات 4 ′′20 mA، 1 ′′5 VDC یا 2 ′′10 VDC را می پذیرد و بازخورد موقعیت شیر 4 ′′20 mA را برای سیستم های کنترل PLC، DCS یا ساختمان سازگار فراهم می کند.در ادبیات یک خطای اساسی بیش از ±1٪ مشخص شده است.، با خطاهای معکوس و تکرار پذیری بیش از 1٪. یک deadband قابل تنظیم 0.5٪ 5.0٪ اجازه می دهد تا تنظیمات پاسخ را با برنامه تطبیق دهد.

این مشخصات موقعیت محرک را توصیف می کنند. عملکرد کلی کنترل فرآیند همچنین به ویژگی های جریان دریچه، سنسورها، منطق کنترل و شرایط عملیاتی بستگی دارد.

کنترل کننده از پوشش رزین استفاده می کند تا قرار گرفتن مستقیم اجزای الکترونیکی را کاهش دهد و حفاظت ساختاری را در برابر رطوبت و ارتعاش فراهم کند.موتور شامل حفاظت حرارتی PTC است، در حالی که محدودیت های الکتریکی و مکانیکی حرکت را کنترل می کنند. نسخه های تعدیل کننده از وظیفه متناوب S4 استفاده می کنند، بنابراین فرکانس عملیاتی و الزامات بار باید در هنگام انتخاب بررسی شوند.

مدل های اصلی دارای محفظه ای از آلومینیوم با محافظت IP67 به عنوان استاندارد و IP68 اختیاری هستند. محدوده دمای محیط -25 ° C تا +55 ° C است.رابط های نصب ISO 5211 از نصب مستقیم بر روی شیرهای سازگار پشتیبانی می کنند. منبع برق، نشان دادن موقعیت، کار دستی و گزینه های ارتباطی باید برای مدل انتخاب شده تأیید شود.

مشخصات

نوع DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
قدرت AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
چرخش خروجی 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
زمان بازیگری 20S 30S 30S 30S 45S 30S 90S 110S
زاویه چرخش 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
قدرت موتور 10W 25 وات ۴۰ وات ۹۰ وات ۹۰ وات 120 وات 140 وات 140 وات
جریان نامی 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
وزن کل 2.5 کیلو 4.5 کیلو ۹ کیلوگرم 9.5 کیلو 10 کیلوگرم 19 کیلوگرم 19.5 کیلو 20 کیلوگرم
سیگنال ورودی 4-20mADC,1-5VDC,2-10VDC
خروجی سنگال 4-20mADC
اشتباه اساسی نه بیشتر از ± 1٪
اشتباه متقابل بیش از ۱٪
فضای مرده 0.5 تا 5 درصد قابل تنظیم
ویژگی خنک کننده 0 بار
خطای تکراری در اکتواتور ≤1٪
مقاومت عایق بندی AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
کلاس ولتاژ مقاومت AC24V:500VAC 1 دقیقه AC110/220V:1500VAC 1 دقیقه
کلاس حفاظت IP67
زاویه نصب 360 درجه در هر زاویه ای
رابط الکتریکی دو G1/2 Wate-proof Cable Connector، یکی برای خط برق و یکی برای خط سیگنال
دمای محیط -20°C~+55°C
تابع اختیاری محافظ چرخش بیش از حد/گرمکن ضد رطوبت/اسپیچ تماس غیرفعال/نمایشگر گنبد/دستگیر
یادآوری هر سیگنال ورودی یا خروجی دیگر مورد نیاز، لطفا در سفارش خرید مشخص شود.
