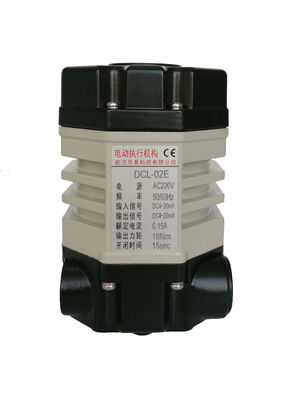

CSA IP67 18Nm اکتور الکتریکی فشرده برای دریچه های کوچک توپ و پروانه
جزئیات محصول
| زمان/گشتاور استاندارد | 15s/18nm | زمان/گشتاور اختیاری | 7S/9NM 60S/18NM |
|---|---|---|---|
| وزن کل | 1.2 کیلوگرم | منبع تغذیه | 24VAC/110VAC/220VAC |
| قدرت موتور | 6 وات | دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| زاویه نصب | 360 درجه | درجه حفاظت | IP67 NEMA4/4X |
توضیحات محصول
ویژگی های محصول
خروجی استاندارد 18 نیوتن متر با زمان کارکرد 15 ثانیه.
حداکثر گشتاور 24 نیوتن متر.
تنظیمات اختیاری زمان کارکرد 7 ثانیه / 9 نیوتن متر و 30 ثانیه / 25 نیوتن متر.
قابلیت تنظیم حرکت 0 تا 90 درجه برای شیرهای توپی و پروانه ای کوچک.
طراحی فشرده 1.2 کیلوگرمی برای تجهیزات با فضای نصب محدود.
محفظه IP67 با محدوده دمای محیطی -25 درجه سانتیگراد تا +55 درجه سانتیگراد.
منابع تغذیه DC12V، DC24V، AC24V، AC110V و AC220V بسته به مدل.
گزینه های کنترل روشن/خاموش، موقعیت میانی و مدولاسیون.
رابط های نصب مستقیم ISO 5211 F03، F04 و F05.
گزینه های مربع درایو 9*9 میلی متر و 11*11 میلی متر برای ساقه شیر تا ارتفاع 16 میلی متر.
نصب در 360 درجه و اتصال کابل هفت هسته ای.
توضیحات محصول
DCL-02 یک عملگر شیر برقی فشرده با وزن تقریبی1.2 کیلوگرماست که برای شیرهای توپی کوچک، شیرهای پروانه ای و سایر تجهیزاتی که نیاز به حرکت چرخشی قابل تنظیم0 تا 90 درجهدارند، طراحی شده است. ابعاد کوچک آن برای کاربردهای اتوماسیون شیر که فضای نصب محدود است، مناسب می باشد.
گشتاور و زمان کارکرد
پیکربندی استاندارد خروجی16 نیوتن متر گشتاوربازمان کارکرد 15 ثانیهرا ارائه می دهد. یک پیکربندی اختیاری9 نیوتن متر در 7 ثانیهرا فراهم می کند که گزینه کارکرد سریعتر را برای کاربردهایی با نیاز به گشتاور کمتر ارائه می دهد. ترکیب گشتاور و زمان حرکت را در برابر بار عملیاتی واقعی شیر انتخاب کنید.
محفظه و شرایط کاربرد
DCL-02 دارایمحفظه IP67و محدوده دمای کارکرد محیطی-25 درجه سانتیگراد تا +55 درجه سانتیگرادمی باشد. کاربردها شامل تصفیه آب، تهویه مطبوع، اتوماسیون ساختمان، سیستم های آب آتش نشانی و تجهیزات لوله کشی صنعتی فشرده، بسته به الزامات پروژه می باشد. درجه حرارت محیطی به محیط اطراف عملگر اعمال می شود، نه به سیال فرآیند.
رابط های نصب مستقیم
رابط های نصب ISO 5211 F03، F04 و F05با مربع های درایو9 × 9 میلی متر یا 11 × 11 میلی مترموجود هستند. ارتفاع مجاز ساقه شیرتا 16 میلی متراست.
قبل از سفارش، فلنج شیر، ابعاد ساقه، فضای نصب و گشتاور عملیاتی را بررسی کنید. قطر نامی شیر به تنهایی برای انتخاب نهایی عملگر کافی نیست.
گزینه های منبع تغذیه و کنترل
منابع تغذیه موجود شامل12 ولت DC، 24 ولت DC، 24 ولت AC، 110 ولت AC و 220 ولت ACمی باشد. گزینه های کنترل شامل عملکرد روشن/خاموش، توقف در موقعیت میانی و کنترل مدولاسیون است که بسته به منبع تغذیه و مدار انتخابی متفاوت است.
توابع کنترل وابسته به پیکربندی هستند. سیگنال فرمان مورد نیاز، آرایش بازخورد و سیم کشی را قبل از ادغام عملگر در سیستم کنترل تأیید کنید.
مشخصات
| پارامترهای عملکرد | |||||
| نوع | DCL-02 | ||||
| توان | DC24V | AC24V | AC110V | AC220V | DC12V |
| توان موتور | 8 وات | 6 وات | 6 وات | 6 وات | 8 وات |
| جریان نامی | 0.7 آمپر | 1.3 آمپر | 0.3 آمپر | 0.15 آمپر | 1.6 آمپر |
| زمان/گشتاور استاندارد | 15 ثانیه / 18 نیوتن متر | ||||
| زمان/گشتاور اختیاری | 7 ثانیه / 9 نیوتن متر، 60 ثانیه / 18 نیوتن متر | ||||
| زاویه چرخش یا دور | 0 تا 900 | ||||
| مدار کنترل موجود | نوع G | نوع A، B | نوع A، B، E | ||
| وزن کل | 1.2 کیلوگرم | ||||
| مقاومت عایقی | 100 مگا اهم / 250 ولت DC | 100 مگا اهم / 500 ولت DC | |||
| کلاس ولتاژ قابل تحمل | 500 ولت AC، 1 دقیقه | 1500 ولت AC، 1 دقیقه | |||
| کلاس حفاظت | IP67 | ||||
| زاویه نصب | 3600در هر زاویه ای | ||||
| رابط الکتریکی | کابل 7 هسته ای برای اتصال | ||||
| دمای محیط | -25 تا +55 درجه سانتیگراد | ||||
| فیوز | 2 آمپر | 3 آمپر | 1 آمپر | 1 آمپر | |
ویژگی ها
- عملکرد یک چهارم دور
- دو سوئیچ حد کمکی برای تأیید موقعیت شیر
- محفظه آلومینیومی دایکاست سخت با فشار بالا، ضد آب IP67 و NEMA 4X
- موتور بدون فن با گشتاور راه اندازی بالا و نیروی اینرسی کم
- مکانیزم دنده خود قفل شونده تمام فلزی، پس از قطع برق در آخرین موقعیت شناخته شده باقی می ماند
- نشانگر موقعیت شیر / نشانگر تخت یا نشانگر محدب موجود است
- قابلیت تنظیم دستی
- نصب مستقیم استاندارد ISO5211
- دارای گواهینامه CSA مطابق با UL 429 و CSA C22.2، علامت CE
