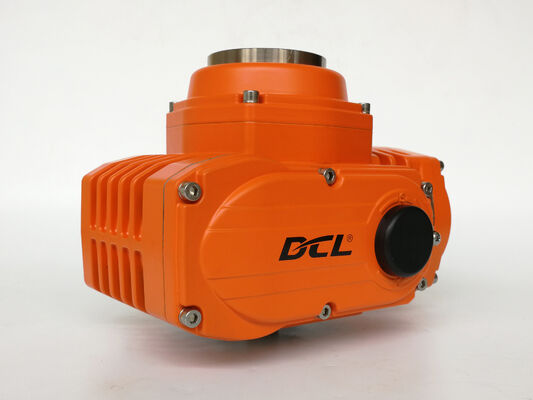

CSA ATEX IP68 50Nm ~ 3000Nm اکتور الکتریکی ربع باری ضد انفجار برای اتوماسیون شیر صنعتی
جزئیات محصول
| گشتاور استاندارد | 100 نانومتری تا 600 نیوتن متر | زمان استاندارد | 30 تا 45s |
|---|---|---|---|
| وزن کل | 5 کیلوگرم تا 10 کیلوگرم | منبع تغذیه | 24VAC/110VAV/220VAC/380VAC/24VDC |
| قدرت موتور | 15w تا 90W | دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| زاویه نصب | 360 درجه | درجه آب بندی | ip68 nema4x |
توضیحات محصول
ویژگی‌های محصول
-
گشتاور خروجی استاندارد از 50 تا 3000 نیوتن متر، با حداکثر گشتاور از 65 تا 3900 نیوتن متر.
-
محفظه IP68 و محدوده دمای محیطی مشخص شده از -25 درجه سانتیگراد تا +55 درجه سانتیگراد.
-
علائم حفاظت در برابر انفجار شامل Ex db h IIC T4 Gb و Ex h tb IIIC T135 درجه سانتیگراد Db است.
-
رتبه‌بندی‌های آمریکای شمالی شامل Class I, Division 1, Groups C and D, T5/T6 و Class I, Zone 1 است.
-
قابل ارائه با کنترل روشن/خاموش، بازخورد موقعیت یا کنترل مدولاسیون.
-
نسخه‌های مدولاسیون ورودی 4-20 میلی آمپر، 1-5 ولت DC یا 2-10 ولت DC را می‌پذیرند و بازخورد موقعیت 4-20 میلی آمپر را ارائه می‌دهند.
-
خطای پایه مدولاسیون بیش از ±1% نیست، با خطای تکرارپذیری نه بیشتر از 1%.
-
گزینه‌های نصب مستقیم ISO 5211 و منابع تغذیه DC12V، DC24V، AC110V، AC220V یا AC380V وابسته به مدل.
-
محافظت در برابر گشتاور بیش از حد اختیاری، گرمایش ضد رطوبت، Modbus RTU و بازگشت ایمن در صورت خرابی.
توضیحات محصول
محدوده عملگرهای الکتریکی ضد انفجار DCL از اتوماسیون شیرهای ربع گرد در صنایع نفت و گاز، پتروشیمی، شیمیایی، متالورژی و سایر کاربردهای صنعتی پشتیبانی می‌کند. مدل‌های ازDCL-Ex05 تا DCL-Ex300گشتاور خروجی استاندارد از50 تا 3000 نیوتن متربرای شیرهای توپی، شیرهای پروانه‌ای، شیرهای پلاگ و سایر شیرهای دوار سازگار را ارائه می‌دهند.
انتخاب محفظه و منطقه خطرناک
این محدوده دارایمحفظه IP68و محدوده دمای محیطی مشخص شده از25- درجه سانتیگراد تا +55 درجه سانتیگراداست. گزینه‌های منطقه خطرناک شامل پیکربندی‌های دارای گواهینامه ATEX/IECEx و پیکربندی‌هایClass I, Division 1, Groups C and Dآمریکای شمالی است.
انتخاب باید با طبقه‌بندی گاز یا گرد و غبار محل نصب، الزامات دما و گواهینامه قابل اجرا مطابقت داشته باشد. قبل از مشخص کردن عملگر، مدل دقیق، علامت‌گذاری کامل حفاظت در برابر انفجار و شرایط گواهینامه را تأیید کنید. حفاظت IP68 به تنهایی مناسب بودن منطقه خطرناک را تعیین نمی‌کند.
کنترل و بازخورد موقعیت
پیکربندی‌های موجود شامل کنترل روشن/خاموش، بازخورد وضعیت تماس خشک، بازخورد پتانسیومتر و کنترل موقعیت مدولاسیون است.
نسخه‌های مدولاسیون سیگنال‌های فرمان4-20 میلی آمپر DC، 1-5 ولت DC یا 2-10 ولت DCرا می‌پذیرند وبازخورد موقعیت 4-20 میلی آمپر DCرا ارائه می‌دهند. خطای پایه مشخص شده آنها بیش از±1%و خطای تکرارپذیری≤1%نیست. این ارقام عملکرد موقعیت‌دهی عملگر را توصیف می‌کنند نه دقت کنترل جریان سیستم شیر کامل.
محافظت اختیاری و پاسخ به قطع برق
محافظت اختیاری در برابر گشتاور بیش از حد، مدار موتور را هنگام رسیدن گشتاور به یک آستانه از پیش تعیین شده قطع می‌کند و به محافظت در برابر بارگذاری بیش از حد در هنگام انسداد شیر کمک می‌کند.
یک پیکربندی ایمن در صورت قطع برق با انرژی ذخیره شده اختیاری از یک ابرخازن یا باتری، بسته به مدل، استفاده می‌کند. پس از قطع برق خارجی، می‌تواند شیر را کاملاً باز یا کاملاً بسته کند، یا موقعیت فعلی خود را حفظ کند، بسته به تنظیمات انتخاب شده.
بررسی مدل و پیکربندی
قبل از سفارش، گشتاور عملیاتی شیر، ابعاد نصب، ولتاژ تغذیه، زاویه حرکت، زمان عملکرد و سیگنال‌های کنترل را تأیید کنید. توابع و لوازم جانبی اختیاری نیز باید با مدل انتخاب شده مطابقت داشته باشند و در محدوده گواهینامه قابل اجرا باقی بمانند.
مشخصات:
| نوع | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| توان | AC110V/AC220V | ||||
| گشتاور خروجی | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| زمان عمل | 20S | 30S | 30S | 30S | 45S |
| زاویه چرخش | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه | 0-90 درجه |
| توان موتور | 10W | 25W | 40W | 90W | 90W |
| جریان نامی | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| وزن کل | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| سیگنال ورودی | 4-20mADC,1-5VDC,2-10VDC | ||||
| سیگنال خروجی | 4-20mADC | ||||
| خطای پایه | بیش از ±1% نیست | ||||
| خطای رفت و برگشتی | بیش از 1% نیست | ||||
| فضای مرده | 0.5%-5.0% قابل تنظیم | ||||
| مشخصه میرایی | 0 بار | ||||
| خطای تکرار در عملگر | ≤1% | ||||
| مقاومت عایقی | 100MΩ/500VDC | ||||
| کلاس ولتاژ تحمل | 1500VAC 1 دقیقه | ||||
| کلاس حفاظت | IP68 | ||||
| درجه ضد انفجار | Exd II CT4Gb | ||||
| زاویه نصب | 360 درجه در هر زاویه | ||||
| رابط الکتریکی |
2-M20*1.5 دوشاخه ضد انفجار، مشتریان باید کانکتور کابل ضد انفجار مربوطه را نصب کنند هنگام استفاده بر اساس کابل انتخاب شده. |
||||
| دمای محیط | -20 درجه سانتیگراد ~ +60 درجه سانتیگراد | ||||
| عملکرد اختیاری | محافظ گشتاور بیش از حد/گرمکن رطوبت‌گیر/سوئیچ تماس پسیو | ||||
| توضیحات | هر سیگنال ورودی یا خروجی دیگری مورد نیاز است، لطفاً در سفارش خرید مشخص کنید. | ||||
