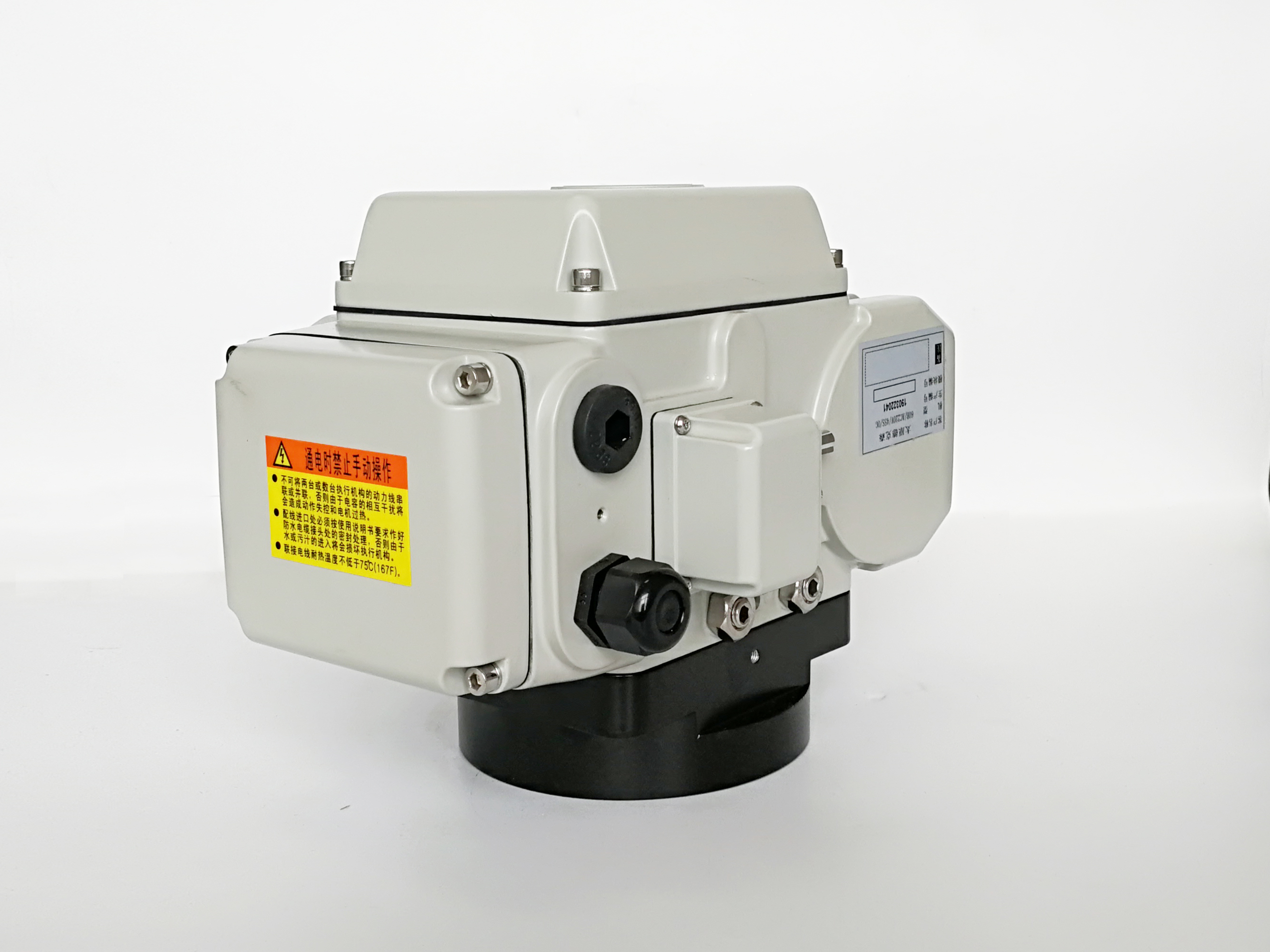

IP67 CSA CE/UL 20Nm 2S اکتور الکتریکی باز شدن سریع
جزئیات محصول
| نام | محرک برقی سریع باز و بسته | منبع تغذیه | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| تایپ کنید | محرک سرعت سریع | عملیات | عملکرد 1/4 چرخش |
| درجه حفاظت | IP67 | زندگی | بیش از 10000 برابر چرخه زندگی |
توضیحات محصول
مشخصات محصول DCL-K10
-
در 20 Nm/2 s، 45 Nm/4 s و 72 Nm/8 s موجود است.
-
حرکت تنظیم شده 0 ̊90°؛ زمان های عملیاتی بر اساس یک محرک کامل 90° است.
-
پشتیبانی از DC24V، AC24V، AC110V، AC220V و AC380V.
-
مدار کنترل نوع G برای کار DC24V.
-
مدارهای کنترل نوع A/B برای AC24V، AC110V و AC220V.
-
مدار کنترل سه فاز نوع H برای AC380V
-
IP67 به عنوان استاندارد، با IP68 اختیاری.
-
محدوده دمای محیط از -25°C تا +55°C
-
ISO 5211 F05/F07 رابط های نصب مستقیم.
-
گزینه های 9×9، 11×11 و 14×14 میلی متر درایو مربع.
-
دو تا گره ضد آب و هوا G1/2 برای برق و سیم کشی سیگنال
-
بخار دهنده ضد گردهی اختیاری، نشانگر گنبد و کار دستی
مشخصات کلیدی
| پارامتر | مشخصات DCL-K10 |
|---|---|
| زمان باز شدن سریع/قوه چرخش | 25 Nm/2 s؛ 50 Nm/4 s؛ 80 Nm/8 s |
| پایه زمان عملیاتی | حرکت کامل 0 ̊90° |
| زاویه حرکت | تنظیم شده 0 ̊90° |
| منبع برق | DC24V، AC24V، AC110V، AC220V، AC380V |
| قدرت موتور | 25 وات برای نسخه های DC و AC اصلی؛ 15 وات برای AC380V |
| مدار کنترل | DC24V: نوع G؛ AC تک فاز: نوع A/B؛ AC380V: نوع H |
| درجه بندی محفظه | استاندارد IP67؛ IP68 اختیاری |
| دمای محیط | -25°C تا +55°C |
| وزن کل | حدود 4.5 کیلوگرم |
| جهت گیری نصب | ۳۶۰ درجه |
| ورودی های کابل | دو کانکتور کابل ضد آب و هوا G1/2 |
| فلنج نصب | ISO 5211 F05/F07 |
| مربع راننده | 9×9، 11×11 یا 14×14 میلی متر |
| ارتفاع ساقه مجاز | ≤19 میلی متر |
| توابع اختیاری | گرم کننده ضد رطوبت، نشانگر گنبد، کار دستی |
توضیحات محصول
DCL-K10 یک محرک الکتریکی با باز شدن سریع برای دریچه های ربع باری سازگار و تجهیزات خودکار است که به زمان کار کوتاه نیاز دارند. سه پیکربندی گشتاور و سرعت در دسترس است:25 N·m در 2 ثانیه,50 N·m در 4 ثانیه، یا80 N·m در 8 ثانیه، هرکدام در طول یکحرکت 90 درجه.
مطابقت سرعت عملیاتی با الزامات گشتاور
ظرفیت گشتاور بستگی به زمان کار انتخاب شده دارد. پیکربندی دو ثانیه ای25 N·m؛80 N·mپیکربندی نیاز دارد8 ثانیه. پیکربندی را بر اساس حداکثر گشتاور عملیاتی شیر و زمان سفر مورد نیاز انتخاب کنید به جای ترکیب بالاترین گشتاور با کوتاه ترین زمان.
گزینه های تامین و کنترل برق
منابع موجود شامل24 ولت DC، 24 ولت AC، 110 ولت AC، 220 ولت AC و 380 ولت ACمدارهای کنترل بستگی به منبع انتخاب شده دارند:
-
نوع G:24 ولت DC
-
نوع A/B:24 ولت، 110 ولت یا 220 ولت یک فاز AC.
-
نوع H:380 ولت سه فاز AC
قبل از نصب سیم کشی و سیگنال های وضعیت مورد نیاز برای مدار انتخاب شده را تأیید کنید.
مشخصات نصب و محیط زیست
DCL-K10 ارائه می دهد تنظیم0°90° سفروISO 5211 F05/F07رابط های نصب مستقیم.9 × 9، 11 × 11، 14 × 14 و 17 × 17 میلی متر، با ارتفاع مجاز دریچهتا 19 میلی متر.
محفظهIP67 به عنوان استاندارد، باIP68 اختیاری، و محدوده دمای محیط مشخص شده-25°C تا +55°Cدو تاG1/2 کانکتورهای کابل ضد آب و هواواردات های جداگانه ای را برای سیم کشی قدرت و سیگنال فراهم می کند.
محدودیت های کاربرد
محدوده باز شدن سریع برای کاربردهایی که نیاز به قفل کردن خودکار محرک دارند، از جمله وظایف شیرپوش که قفل کردن خودکار لازم است، مناسب نیست.تایید اینکه آیا گشتاور فرآیند می تواند به عقب راننده شیر قبل از انتخاب این پیکربندی.
در انتخاب نهایی باید چرخش ناقل، زمان کار، الزامات خود قفل، ابعاد نصب و شرایط سایت بررسی شود.مسافرت سریع به تنهایی نشان دهنده مناسب بودن برای سرویس خاموش شدن اضطراری نیست.
