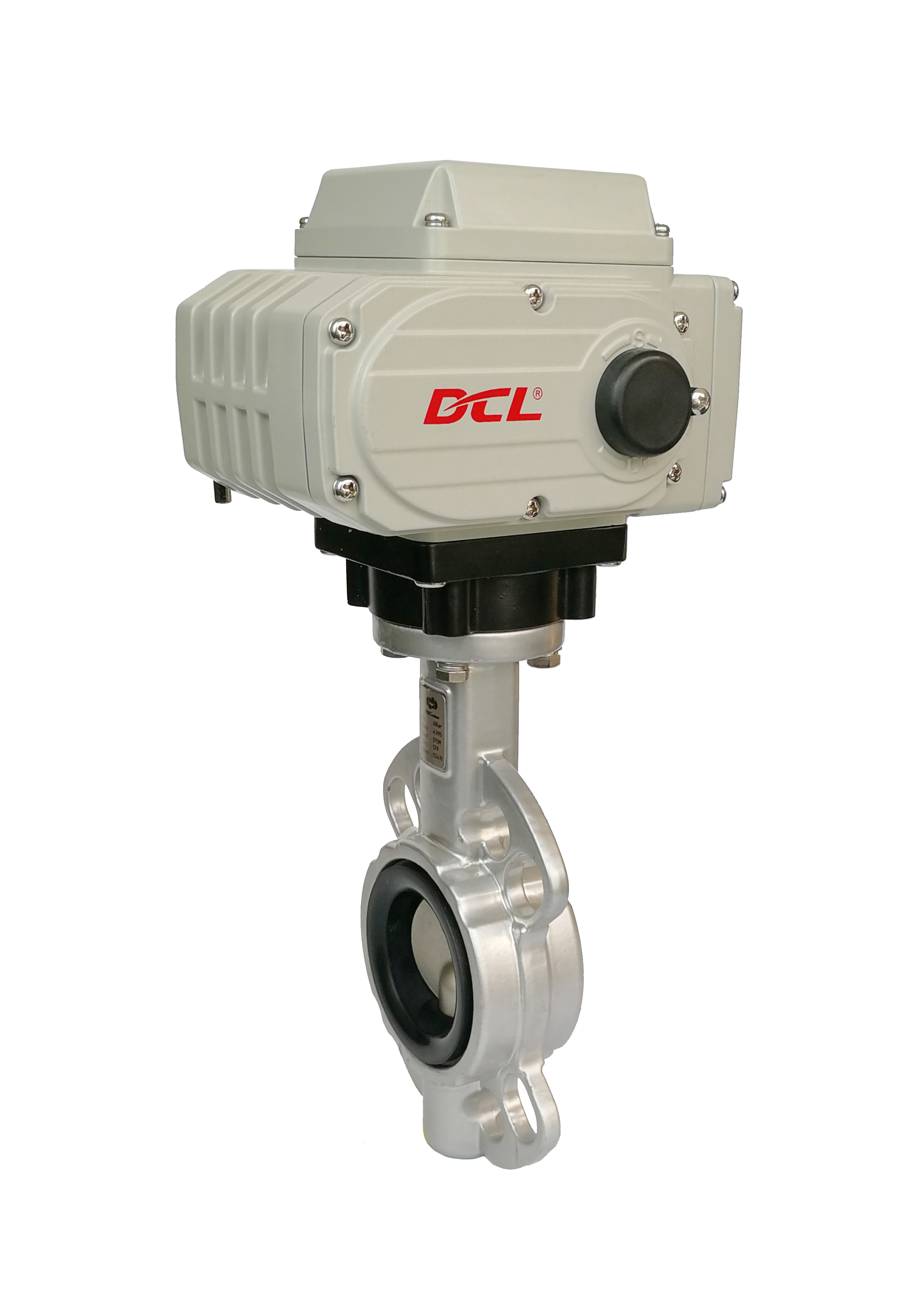

CSA DC24V 30S 100Nm عملگر کنترل شیر HVAC فشرده با حدود الکتریکی
جزئیات محصول
| منبع تغذیه | 24VAC/110VAV/220VAC/380VAC/24VDC | زاویه نصب | 360 درجه |
|---|---|---|---|
| زمان/گشتاور استاندارد | 15s تا 75s/18nm تا 2500nm/160in.lbs تا 22125in.lbs | وزن کل | 1.2 کیلوگرم تا 20 کیلوگرم |
| قدرت موتور | 6W تا 140W | دمای محیط | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| درجه حفاظت | IP67 NEMA4/4X |
توضیحات محصول
ویژگی ها
- عملکرد 1/4 دور با محدودیت های مکانیکی
- شیر توپی و شیر پروانه ای را برای تنظیم یا قطع جریان خودکار کنید
- چرخ دنده بخش کرم آلیاژ برنز بسیار بادوام و مقاوم در برابر اصطکاک با نیروی بالا است
- بیش از 10000 چرخه باز و بسته شدن کامل با بار کامل با نرخ کار 80%
- اندازه فشرده برای فضای محدود با محفظه آلیاژ آلومینیوم ضد آب IP67/نوع 4X
- محافظت در برابر خوردگی آلیاژ آلومینیوم مقاوم با پوشش پلی استر باند شده حرارتی
- تمام قطار دنده فلزی با چرخ دنده کرم خود قفل شونده
- نشانگر موقعیت شیر بصری
- دو سوئیچ حد الکتریکی برای تأیید موقعیت شیر، بدون نیاز به ترمز اضافی
- دسته آلن برای فعال سازی دستی
- CSA لیست شده/UL مطابق/CE علامت گذاری شده/RoHS 3.0 تست شده
- به روز رسانی: مدل های منبع تغذیه DC12V DCL-02، DCL-05، DCL-10 و DCL-20 گواهینامه CSA را دریافت کرده اند.
- به روز رسانی: مدل های منبع تغذیه DC24V DCL-100/200/300 گواهینامه CSA را دریافت کرده اند.
شرح
عملگرهای الکتریکی فشرده DCL از اتوماسیون شیر در مدارهای آب HVAC و خدمات ساختمان پشتیبانی می کنند. با شیرهای توپی یا پروانه ای با اندازه مناسب جفت می شوند، آنها عملیات روشن/خاموش یا مدولاسیون را برای کاربردهایی که نیاز به تنظیم جریان و نظارت بر موقعیت شیر دارند، فراهم می کنند. کنترل دما و تعادل هیدرونیک به طراحی کامل سیستم، از جمله شیرها، سنسورها و منطق کنترل بستگی دارد.
کنترل مدولاسیون با بازخورد موقعیت
برای کاربردهایی که نیاز به موقعیت یابی میانی شیر دارند، پیکربندی های مدولاسیون DCL قابل اجرا پذیرفتندستورات 4-20 میلی آمپر DC، 1-5 ولت DC یا 2-10 ولت DC و ارائهبازخورد موقعیت 4-20 میلی آمپر DC.محدوده مدولاسیون استاندارد نوع E، خطای اساسی را نه بیشتر از
±1%و خطای تکرارپذیری≤1%مشخص می کند. این ارقام عملکرد موقعیت یابی عملگر را به جای دقت دمای اتاق یا دقت اندازه گیری جریان آب توصیف می کنند. کاربردهایی که شامل حرکت مکرر هستند، نیاز به تأیید وظیفه عملیاتی مدل انتخاب شده و فرکانس سوئیچینگ مجاز دارند.حفاظت محیطی برای شرایط نصب
عملگرهای ضد آب استاندارد نوع E ارائه می دهند
حفاظت IP67باIP68 به عنوان گزینه موجود استو محدوده دمای محیط مشخص شده از-25 درجه سانتیگراد تا +55 درجه سانتیگراد. نصب های داخلی و خارجی باید در برابر این محدودیت ها و شرایط واقعی سایت ارزیابی شوند.یک
گرمکن اختیاری ضد تراکم PTCبرای پیکربندی های قابل اجرا موجود است. این به مدیریت خطر تراکم داخلی در محیط های مرطوب یا مکان هایی با تغییرات دما کمک می کند. گرمکن به طور مستقل از حرکت شیر به برق نیاز دارد و جایگزین ورودی های کابل یا درزگیرهای محفظه که به درستی نصب شده اند، نمی شود.گواهینامه و ادغام سیستم
گواهینامه باید در برابر مدل دقیق عملگر، ولتاژ و پیکربندی بررسی شود. گواهینامه CSA قابل اجرا و اسناد پشتیبان CE/RoHS باید در طول خرید تأیید شوند نه اینکه فرض شود همه انواع را پوشش می دهند.
قبل از ادغام، گشتاور شیر، ابعاد نصب، سیگنال های کنترل، الزامات بازخورد و شرایط محیطی را تأیید کنید. قابلیت کنترل آنالوگ به تنهایی سازگاری با یک پروتکل ارتباطی خاص اتوماسیون ساختمان را ایجاد نمی کند.
مشخصات
نوع عملگر
| زمان/گشتاور استاندارد | زمان/گشتاور اختیاری | زاویه چرخش (حداکثر محدوده) | وزن کل | منبع تغذیه | مدار کنترل انتخاب شده | DCL-02 |
|---|---|---|---|---|---|---|
| 15 ثانیه/18 نیوتن متر | 7 ثانیه/9 نیوتن متر 60 ثانیه/18 نیوتن متر | 0~90 درجه قابل تنظیم | 4.5 کیلوگرم | DC12V/DC24V/AC24V AV110V/AC220V | انواع A/B/E/G | DCL-05 |
| 20 ثانیه/50 نیوتن متر | 4 ثانیه/20 نیوتن متر 10 ثانیه/30 نیوتن متر 60 ثانیه/50 نیوتن متر | 0~360 درجه قابل تنظیم | 4.5 کیلوگرم | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H | DCL-40 |
| 30 ثانیه/100 نیوتن متر | 15 ثانیه/50 نیوتن متر 60 ثانیه/100 نیوتن متر | 0~360 درجه قابل تنظیم | 4.5 کیلوگرم | DC24V±10% | انواع A/B/C/D/E/F/G/H | DCL-40 |
| 30 ثانیه/200 نیوتن متر | 15 ثانیه/100 نیوتن متر 60 ثانیه/200 نیوتن متر | 0~90 درجه قابل تنظیم | 4.5 کیلوگرم | DC24V/AC24V AV110V/AC220V/AC380V | انواع A/B/C/D/E/F/G/H | DCL-40 |
| 30 ثانیه/400 نیوتن متر | 15 ثانیه/200 نیوتن متر 60 ثانیه/400 نیوتن متر | 9.5 کیلوگرم | ||||
| 45 ثانیه/600 نیوتن متر | 10 کیلوگرم | DCL-100 | ||||
| 30 ثانیه/1000 نیوتن متر | 15 ثانیه/500 نیوتن متر | 0~90 درجه قابل تنظیم | 4.5 کیلوگرم | DC24V/AC110V/ |
AC220V/AC380V انواع A/B/C/D/E/F/H |
DCL-200 |
| 90 ثانیه/2000 نیوتن متر | 19.5 کیلوگرم | DCL-300 | ||||
| 110 ثانیه/3000 نیوتن متر | 20 کیلوگرم | لیست پارامترهای عملکرد نوع تنظیم کننده (نوع E) | ||||
| DCL-10GE | ||||||
| 30 ثانیه/0~100 نیوتن متر | 15 ثانیه/0~100 نیوتن متر | 0~90 درجه قابل تنظیم | 4.5 کیلوگرم | DC24V±10% | نوع GE | DCL-40GE |
| 30 ثانیه/100~600 نیوتن متر | 15 ثانیه/100~400 نیوتن متر | 9.5 کیلوگرم | ||||
