• عملکرد یک چهارم دور با محدودیت های مکانیکی
• موتور سنگین با حفاظت اضافه بار حرارتی
• محفظه آلیاژ آلومینیوم مقاوم IP68/NEMA 4X با پوشش پودری
• درجه ضد انفجار ExdIICT4 برای سیستم منطقه و گروه C، D T4 برای سیستم تقسیم بندی
• حفاظت از گشتاور بیش از حد در دسترس است
• گرمکن ضد تراکم اختیاری است
• نصب مستقیم استاندارد ISO5211
• دستیابی دستی با آچار آلن یا چرخ دستی
• گواهینامه CSA
• به روز رسانی: مدل های منبع تغذیه DC12V DCL-Ex05، DCL-Ex10 و DCL-Ex20 گواهینامه CSA را دریافت کرده اند.

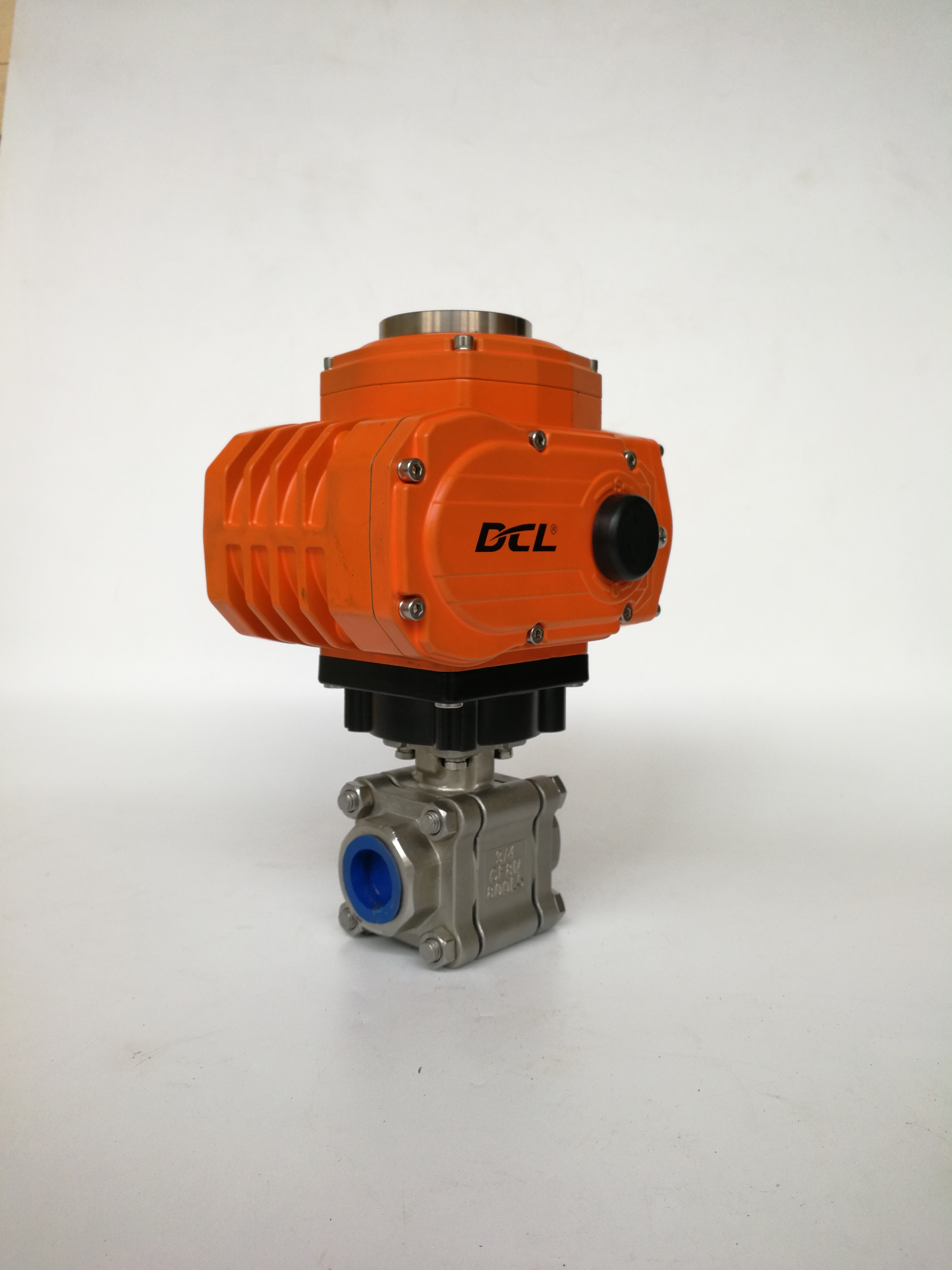

عملگرهای الکتریکی ضد انفجار DCL از اتوماسیون شیرهای صنعتی در محیط های گاز انفجاری و گرد و غبار قابل اشتعال مشخص شده، به استثنای کاربردهای معدن زغال سنگ، پشتیبانی می کنند. ویژگی های حفاظتی آنها خطرات عملیاتی مختلف را برطرف می کند: حفاظت اختیاری از گشتاور بیش از حد به بار مکانیکی بیش از حد پاسخ می دهد، در حالی که حفاظت حرارتی موتور به دمای سیم پیچی غیرعادی پاسخ می دهد.

حفاظت اختیاری از گشتاور بیش از حد

رسوبات، ذرات خارجی یا سایر موانع می توانند گشتاور عملیاتی شیر را افزایش دهند. هنگامی که گشتاور به حد از پیش تعیین شده می رسد، سوئیچ گشتاور اختیاری مدار موتور را قطع می کند و به محدود کردن بار بیش از حد بر روی شیر و انتقال عملگر کمک می کند.

حد حفاظت باید با مجموعه عملگر و شیر انتخاب شده مطابقت داشته باشد. حفاظت از گشتاور بیش از حد مانع را برطرف نمی کند و تضمین نمی کند که هر شکلی از آسیب مکانیکی جلوگیری شود.

حفاظت از دمای سیم پیچی موتور

یک محافظ حرارتی PTC واقع در سیم پیچی موتور، مدار را هنگامی که دمای سیم پیچی به حدود 105 درجه سانتیگراد می رسد، قطع می کند. مدار پس از کاهش دما به حدود 80-90 درجه سانتیگراد مجدداً وصل می شود.تنظیم مجدد در دسترس بودن مدار را بازیابی می کند؛ عملکرد بعدی موتور به فرمان کنترل و ترتیب مدار بستگی دارد. سفرهای حرارتی مکرر نیاز به بررسی بار شیر، وظیفه عملیاتی و علت گرم شدن بیش از حد دارند.این مقادیر دما آستانه های حفاظت موتور را توصیف می کنند، نه دماهای محیط مجاز. محدوده دمای محیط مشخص شده برای عملگر -25 درجه سانتیگراد تا +55 درجه سانتیگراد است.طراحی محفظه ضد شعلهپیکربندی های دارای گواهینامه CSA شامل کلاس I، تقسیم 1، گروه های C و D، و کلاس I، منطقه 1 هستند. کلاس های دما و علائم کامل باید برای مدل انتخاب شده تأیید شوند نه اینکه در تأییدیه های مختلف ترکیب شوند.

محفظه آلیاژ آلومینیوم و اتصالات ضد شعله باید با ساختار تایید شده سازگار باشند. کار نصب، نگهداری و تعویض باید دستورالعمل های عملیاتی قابل اجرا و الزامات گواهینامه را دنبال کند.

حفاظت از محفظه و گواهینامه منطقه خطرناکاین سری دارای رتبه بندی محفظه IP68 است. پیکربندی های ضد انفجار شامل علائم گاز و گرد و غبار تحت طرح های گواهینامه قابل اجرا هستند. IP68 نفوذ را توصیف می کند و به طور مستقل مناسب بودن ضد انفجار را تعیین نمی کند.پیکربندی های دارای گواهینامه CSA شامل کلاس I، تقسیم 1، گروه های C و D، و کلاس I، منطقه 1 هستند. کلاس های دما و علائم کامل باید برای مدل انتخاب شده تأیید شوند نه اینکه در تأییدیه های مختلف ترکیب شوند.

قبل از سفارش، طبقه بندی سایت، گروه گاز یا گرد و غبار، الزامات دما، پوشش گواهینامه، ولتاژ منبع تغذیه و عملکردهای اختیاری را تأیید کنید. انتخاب نهایی همچنین باید گشتاور شیر، زمان عملیاتی و سازگاری نصب را تأیید کند.

مشخصات:

نوع

Ex05E

Ex10EEx20EEx40E

Ex60EتوانAC110V/AC220Vگشتاور خروجی50Nm

100Nm
